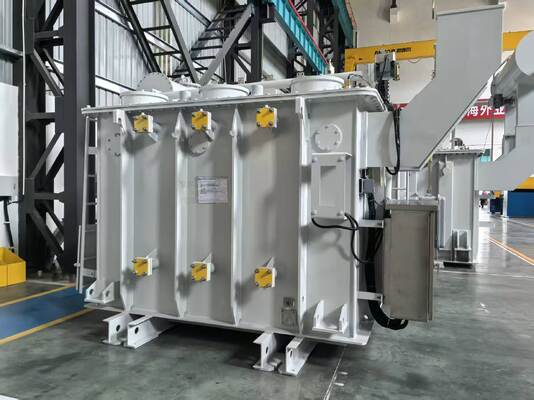

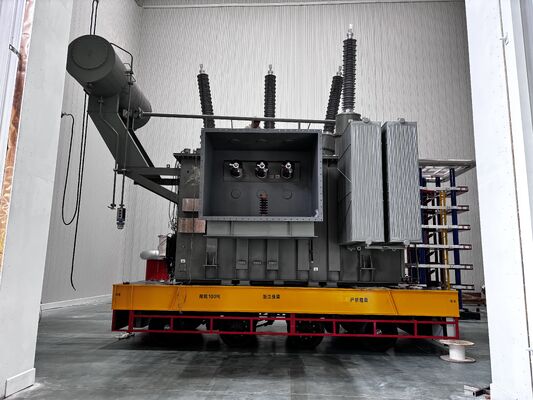

Transformador Trifásico Imerso em Óleo com Tensão de Ruptura de 65,2 kV Projetado para Sistemas de Transmissão e Distribuição de Energia

Descrição do Produto:

O Transformador de Potência Imerso em Óleo com capacidade nominal de 12500KVA é um dispositivo elétrico altamente confiável e eficiente, projetado para atender aos exigentes requisitos dos sistemas modernos de distribuição de energia. Fabricado de acordo com a norma IEC60076, este transformador garante desempenho, segurança e longevidade superiores, tornando-o a escolha ideal para diversas aplicações industriais, comerciais e de utilidade pública. O design robusto e os recursos avançados deste Transformador Imerso em Óleo o tornam um componente vital em redes de energia, permitindo a transferência segura e eficiente de energia elétrica em diferentes níveis de tensão.

Uma das características definidoras deste Transformador Imerso em Óleo é o uso de óleo como meio isolante e de resfriamento. Os enrolamentos e o núcleo do transformador são imersos em óleo isolante de alta qualidade, que desempenha múltiplas funções. Ele fornece excelente isolamento elétrico, evitando curtos-circuitos e falhas, além de atuar como um meio de transferência de calor para dissipar o calor gerado durante a operação. Essa imersão em óleo aumenta significativamente o desempenho térmico do transformador, garantindo uma operação estável mesmo sob condições de carga pesada.

O método de resfriamento empregado neste transformador é ONAF (Óleo Natural Ar Forçado), um sistema de resfriamento altamente eficiente que combina a circulação natural do óleo com o resfriamento por ar forçado. Nesse método, o óleo circula naturalmente dentro do tanque do transformador para absorver o calor dos enrolamentos e do núcleo. Simultaneamente, ventiladores externos sopram ar sobre os radiadores para acelerar o processo de resfriamento. Esse mecanismo de resfriamento duplo permite que o transformador opere em temperaturas ideais, melhorando sua eficiência e estendendo sua vida útil. O método de resfriamento ONAF é particularmente vantajoso para transformadores com capacidades nominais mais altas, como este modelo de 12500KVA, pois gerencia efetivamente as tensões térmicas associadas a cargas elétricas pesadas.

O grupo de ligação deste Transformador Imerso em Óleo é Dyn1, que indica uma ligação delta no enrolamento primário, uma ligação estrela com neutro no enrolamento secundário e um deslocamento de fase de 30 graus adiantado. Essa configuração de ligação é amplamente utilizada em redes de distribuição de energia, pois oferece vários benefícios, incluindo a capacidade de fornecer cargas trifásicas e monofásicas, melhor tolerância a falhas e redução da distorção harmônica. O grupo de ligação Dyn1 também facilita o aterramento do ponto neutro, aumentando a estabilidade e a segurança do sistema.

Projetado para operar com eficiência em ambientes com até 50% de umidade relativa, este Transformador Imerso em Óleo incorpora recursos que o protegem contra a entrada de umidade e corrosão. A vedação adequada e o uso de materiais resistentes à umidade garantem que os componentes internos permaneçam secos e funcionais, evitando a deterioração do óleo isolante e do isolamento elétrico. Isso torna o transformador adequado para instalação em uma variedade de condições climáticas, incluindo regiões úmidas, sem comprometer seu desempenho ou confiabilidade.

A conformidade com a norma IEC60076 garante que este transformador atenda aos critérios reconhecidos internacionalmente para projeto, teste e operação. A adesão a esses padrões garante que o produto seja seguro, durável e compatível com outros equipamentos do sistema de energia. Os clientes podem confiar que este Transformador Imerso em Óleo passou por rigorosos procedimentos de controle de qualidade e teste para oferecer desempenho consistente e confiável ao longo de sua vida útil operacional.

Em resumo, o Transformador de Potência Imerso em Óleo com capacidade nominal de 12500KVA, grupo de ligação Dyn1 e método de resfriamento ONAF representa uma excelente solução para as necessidades de transmissão e distribuição de energia. Sua tecnologia de imersão em óleo garante isolamento e resfriamento superiores, enquanto sua conformidade com os padrões IEC60076 garante qualidade e segurança. A capacidade do transformador de operar com eficiência em condições úmidas e sua configuração de ligação otimizada o tornam uma escolha versátil e confiável para vários projetos de infraestrutura elétrica. Seja implantado em plantas industriais, subestações ou instalações comerciais, este Transformador Imerso em Óleo oferece desempenho confiável, eficiência operacional e durabilidade a longo prazo.

Recursos:

• Nome do Produto: Transformador de Potência Imerso em Óleo
• Frequência Nominal: 60Hz
• Método de Resfriamento: ONAF (Óleo Natural Ar Forçado)
• Capacidade Nominal: 12500 KVA
• Tensão Nominal: 67/13,2 KV
• Número de Fases: 3
• Tipo: Transformador de Distribuição Imerso em Óleo
• Dissipação de calor eficiente adequada para aplicações de Transformadores de Distribuição Imersos em Óleo
• Desempenho confiável como um Transformador de Distribuição Imerso em Óleo em vários sistemas de distribuição de energia

Parâmetros Técnicos:

Aplicações:

O Transformador de Distribuição Imerso em Óleo, modelo SF-12500/67, é um dispositivo elétrico altamente confiável e eficiente, projetado para atender às exigentes necessidades dos sistemas modernos de distribuição de energia. Fabricado na China sob a marca confiável Transformador imerso em óleo, este produto está em conformidade com os padrões de certificação GB e adere à norma internacional IEC60076, garantindo qualidade e segurança superiores. Seu design robusto inclui um grupo de ligação Dyn1 e um método de resfriamento ONAF, o que aumenta significativamente seu desempenho térmico, mantendo uma temperatura ideal do óleo de 32℃ durante a operação.

O Transformador Imerso em Óleo é ideal para uma variedade de ocasiões e cenários de aplicação. Ele é frequentemente implantado em redes de distribuição de energia urbanas e rurais, onde a transformação de tensão estável e a entrega confiável de energia são críticas. O modelo SF-12500/67 se destaca na redução de tensões de transmissão altas para níveis de distribuição mais baixos, tornando-o um componente essencial em subestações, plantas industriais, edifícios comerciais e áreas residenciais. Sua capacidade de operar com eficiência a uma frequência nominal de 60Hz garante a compatibilidade com sistemas de energia padrão em muitas regiões.

Em ambientes industriais, o Transformador de Distribuição Imerso em Óleo é indispensável para fornecer energia consistente a máquinas e equipamentos pesados que exigem alta confiabilidade e tempo de inatividade mínimo. Seu design imerso em óleo oferece excelente isolamento e resfriamento, prolongando assim a vida útil do transformador, mesmo sob condições de carga contínua. Além disso, a embalagem em paletes de madeira garante o transporte seguro e o manuseio fácil, reduzindo o risco de danos durante o transporte.

Além disso, este Transformador Imerso em Óleo é adequado para projetos de energia renovável, como parques solares e eólicos, onde facilita a integração da energia gerada na rede. Seu método de resfriamento robusto (ONAF) permite que ele lide com cargas flutuantes e condições ambientais de forma eficaz. As empresas de serviços públicos também confiam neste modelo de transformador para atualizar e expandir a infraestrutura de distribuição de energia para atender às crescentes demandas de energia.

No geral, o Transformador de Distribuição Imerso em Óleo SF-12500/67 se destaca como uma solução versátil e durável para diversos cenários de distribuição de energia, garantindo a regulação eficiente da tensão, maior segurança e estabilidade operacional a longo prazo.

Personalização:

Nosso Transformador Imerso em Óleo, modelo SF-12500/67, é projetado e fabricado na CHINA, aderindo aos padrões de certificação GB para garantir alta qualidade e confiabilidade. Este Transformador de Distribuição Imerso em Óleo apresenta uma capacidade nominal de 12500KVA e uma tensão nominal de 67/13,2 KV, tornando-o adequado para várias aplicações industriais e de distribuição.

O transformador vem com uma faixa de derivação de ±2x2,5%, permitindo a regulação flexível da tensão para atender aos requisitos específicos do cliente. Ele tem uma tensão de ruptura de 65,2kV e é uma unidade trifásica, garantindo uma distribuição de energia eficiente e estável.

Para garantir o transporte e a entrega seguros, o Transformador de Distribuição Imerso em Óleo é embalado com segurança em um palete de madeira. Confie em nosso Transformador Imerso em Óleo para suas necessidades de distribuição de energia, combinando durabilidade, desempenho e opções de personalização adaptadas às especificações do seu projeto.

Suporte e Serviços:

Nossos Transformadores de Potência Imersos em Óleo são suportados por uma gama abrangente de serviços técnicos projetados para garantir o desempenho e a longevidade ideais. Nossa equipe de especialistas fornece orientação de instalação, manutenção de rotina e suporte para solução de problemas para resolver quaisquer problemas operacionais prontamente.

Oferecemos serviços de diagnóstico detalhados, incluindo análise de gases dissolvidos (DGA), imagem térmica e testes de isolamento para monitorar a saúde do transformador e prever possíveis falhas antes que ocorram. Nossos programas de manutenção preventiva são adaptados aos requisitos específicos do seu equipamento, ajudando a minimizar o tempo de inatividade e estender a vida útil.

Além disso, fornecemos serviços de reparo no local e opções de reforma para restaurar os transformadores às suas especificações originais. Soluções de atualização e modernização também estão disponíveis para aumentar a eficiência e estar em conformidade com os mais recentes padrões da indústria.

Nossa equipe de suporte técnico está comprometida em fornecer aconselhamento especializado e soluções práticas ao longo do ciclo de vida do seu transformador de potência imerso em óleo, garantindo a distribuição de energia confiável e eficiente para suas operações.
