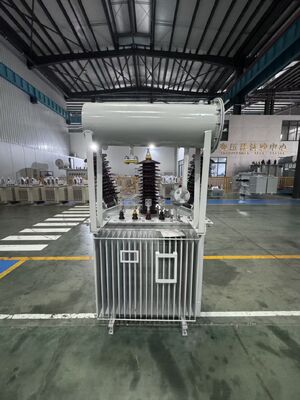

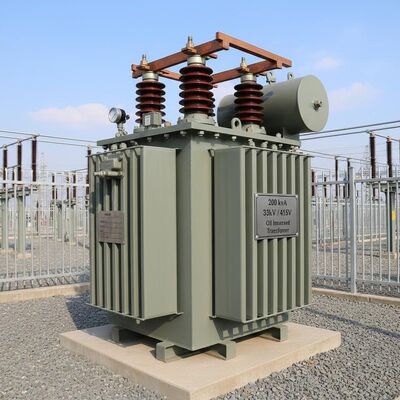

Transformador de potência imerso em óleo de 200 kVA 33kV com conexão Dyn11 para redes de distribuição

O modelo de transformador de potência imerso em óleoS-200/33-0,415é um dispositivo elétrico trifásico projetado para redução de tensão em redes de distribuição de média tensão. Com capacidade nominal de200kVAe uma tensão nominal de33 kV / 0,415 kV(faixa de derivação ±2*2,5%), este transformador é adequado para instalações industriais leves, complexos comerciais e projetos de eletrificação rural.

O transformador adotaDyn11grupo de conexão, onde o lado de alta tensão é conectado em estrela (Y) com ponto neutro não diretamente aterrado, o lado de baixa tensão é conectado em delta (d) e o deslocamento de fase é de 30° (posição 11 horas). Esta configuração fornece tensão fase-fase estável e suprime efetivamente as correntes de terceiro harmônico.

Construído para oferecer confiabilidade e eficiência, este transformador de distribuição imerso em óleo ajuda a manter o fluxo de energia estável, reduzir perdas de energia e apoiar a distribuição equilibrada de carga em redes elétricas e subestações.

Este transformador adota oONAN (Óleo Natural Ar Natural)método de resfriamento. O calor gerado pelo núcleo e pelos enrolamentos é absorvido pelo óleo isolante, que circula naturalmente dentro do tanque. O calor então se dissipa no ar circundante através das aletas do radiador ou das superfícies de resfriamento.

Este processo de resfriamento natural elimina a necessidade de equipamentos adicionais, como ventiladores ou bombas, mantendo a manutenção baixa e proporcionando uma vida útil mais longa. Também contribui para a operação ecologicamente correta do transformador.

O óleo isolante de alta qualidade desempenha duas funções críticas dentro do transformador:

• Isolamento elétrico- Evita falhas elétricas entre partes energizadas
• Remoção de calor- Transfere o calor para longe dos enrolamentos e do núcleo para manter a estabilidade térmica

O óleo também protege os componentes internos contra umidade e contaminantes, aumentando a durabilidade e a confiabilidade do transformador em vários ambientes operacionais, incluindo condições tropicais e empoeiradas, comuns na África e no Sudeste Asiático.

Este transformador é fabricado de acordo comCEI60076padrão internacional, que estabelece requisitos para projeto, teste e desempenho de transformadores de potência. A conformidade garante que o produto atenda a padrões de referência rigorosos para:

• Isolamento e aumento de temperatura
• Força de curto-circuito
• Integridade mecânica e eficiência

Para os usuários finais, isso significa confiança na segurança, confiabilidade e desempenho operacional.

O transformador apresenta uma construção compacta e robusta, permitindo uma colocação flexível em subestações externas ou salas elétricas internas. Os principais recursos de fácil manutenção incluem:

• Portas acessíveis de enchimento e drenagem de óleo
• Dispositivos de monitoramento de temperatura
• Sistemas de alívio de pressão

Esses elementos de design facilitam a inspeção e a manutenção de rotina, ajudando a reduzir o tempo de inatividade e os custos de manutenção durante a vida operacional do transformador.

Este transformador de distribuição imerso em óleo é adequado para uma ampla variedade de cenários:

• Redes de distribuição de média tensão- Fornece fornecimento de energia estável para parques industriais leves, centros comerciais e projetos de eletrificação rural
• Projetos de energia renovável- Usado em parques eólicos de pequena escala ou usinas de energia solar para aumento ou redução de tensão
• Desenvolvimento de infraestrutura- Apoia projetos de extensão da rede em regiões em desenvolvimento, especialmente onde os sistemas de baixa tensão de 415V são padrão (por exemplo, Quénia, Nigéria, Filipinas e outros mercados em África e Sudeste Asiático)

O design robusto e a embalagem em paletes de madeira também tornam o transformador fácil de transportar e instalar em locais remotos ou desafiadores.

O modelo do transformadorS-200/33-0,415é fabricado na China e certificado pelos padrões GB. A personalização está disponível para atender aos requisitos específicos do projeto, incluindo:

• Ajuste de capacidade nominal
• Mudanças na combinação de tensão
• Modificações de alcance de toque
• Grupo de conexão (Dyn11 / Yyn0 / Yd11 conforme necessário)

Cada transformador é cuidadosamente embalado em um palete de madeira para garantir uma entrega segura.

Suporte técnico abrangente e serviços pós-venda são fornecidos para garantir o desempenho ideal durante todo o ciclo de vida do produto. Os serviços incluem:

• Assistência de instalação e comissionamento
• Solução de problemas e suporte de diagnóstico
• Inspeção no local e testes de óleo
• Medição de imagens térmicas e resistência de isolamento
• Reparo, reforma e fornecimento de peças de reposição
• Programas de treinamento personalizados para funcionários do cliente
