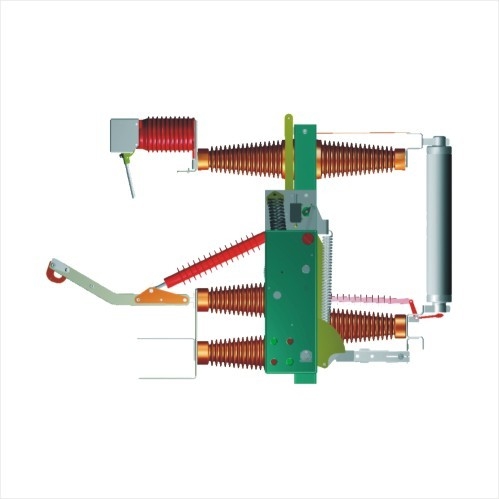

Combinações de interruptor-fuso de carga de vácuo AC HV interior

S/N

Nome

Unidade

Parâmetro

1

tensão nominal

kV

40.5

2

Frequência nominal

Hz

50

3

corrente nominal

A

630

4

corrente nominal do fusível

100

5

resistência à corrente de curto prazo

kA

12.5

6

duração nominal de curto-circuito

s

4

7

corrente de curto-circuito nominal

kA

31.5

8

Corrente de resistência máxima nominal

31.5

9

Corrente de ruptura de carga nominal

A

630

10

Corrente de ruptura nominal de salto (conexão) (para fusível de 100 A)

2000

11

Interruptor de aterragem que produz corrente

kA

31.5

12

FT16-40.5

FT16-40.5 Resistência do circuito principal

uW

180

13

FT16-40.5R

FT16-40.5R Resistência do circuito principal

400

14

Horário de abertura

ms

95+20

15

Corrente de ruptura nominal do fusível

kA

31.5

16

Nível de isolamento nominal

Frequência de potência de 1 min resistir à tensão (valor efetivo)

Fase a fase, fase à terra.

kV

95

Distância

115

Impulso de relâmpago resistir tensão (pico)

Fase a fase, fase à terra.

185

Distância

215

17

1min frequência de potência resistir à tensão do circuito secundário

2

18

Nível de protecção

HXGT16

IP2X

DFT16

Proteção IP33

19

Distância do centro de três fases

420±3

20

Dimensões

HXGT16

Largura

mm

1400,1600,2100

Profundidade

1600

Altura

2200

DFT16

Largura

1800

Profundidade

2300

Altura

1900

21

Vida útil mecânica do interruptor de carga

Isolamento de carga

vezes

2000

Aquecimento

2000
