Interruptor de ruptura de carga de alta tensão interno do vácuo da estrutura do interruptor MCCB da carga

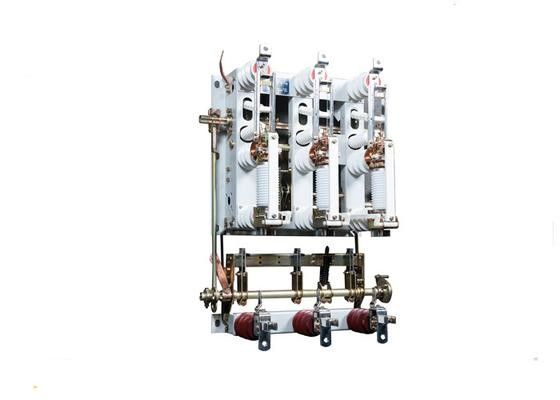

Imagem Grande : Interruptor de ruptura de carga de alta tensão interno do vácuo da estrutura do interruptor MCCB da carga

Detalhes do produto:

Lugar de origem:	China
Marca:	TIANAN
Certificação:	ISO;CE
Número do modelo:	FNl6A-12

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1SET
Preço:	Pending
Detalhes da embalagem:	Nu
Tempo de entrega:	35 dias do trabalho
Termos de pagamento:	L/C, T/T, D/P, D/A
Habilidade da fonte:	Conjuntos de 3000

Contato

Descrição de produto detalhada

Meio de extinção de arco:

Vazio

Estrutura:

No. do polo:

Três.

Corrente nominal:

Destacar:

Interruptor de ruptura de carga do vácuo

interruptor de ruptura de carga sf6

Interruptor de carga de alta tensão interior MCCB Estrutura Interruptor de ruptura de carga de vácuo

Resumo

O interruptor da série FN16A-12 para AC 50Hz, tensão nominal de rede de 10kV, pode estar quebrando a corrente de carga, corrente de sobrecarga e corrente de curto-circuito de fechamento.Combinação de corrente elétrica de corte de curto-circuito, especialmente para os sem óleo, sem necessidade de manutenção e em locais de funcionamento frequentes.
O conceito inovador do produto, de dimensões pequenas, instalação flexível, operação simples, com operação manual, eléctrica de duas funções.também pode ser manipulado diretamente na parte de trás do interruptor, não é necessário reabastecer o mecanismo de funcionamento.

Parâmetros técnicos: interruptor de carga

- Não, não.	Ponto	Unidade	Parâmetros
1	Voltagem nominal	kV	12
2	Frequência nominal	Hz	50
3	Corrente nominal	A	630
4	Corrente nominal de ruptura da carga ativa	A	630
5	Corrente nominal de corte do circuito	A	630
6	Corrente de ruptura de carga ativa nominal de 5%	A	31.5
7	Corrente nominal de quebra de carga do cabo	A	10
8	Corrente nominal de ruptura do condensador	A	400
9	Corrente de ruptura nominal do transformador sem carga		1600 kVA Corrente sem carga do transformador
10	1 min Frequência resistir tensão (rms) a Terra, interfase, fratura de vácuo / porta de isolamento	kV	42/48
11	Impulso elétrico de presa total resistir à tensão (pico) para terra, interfase, fratura de vácuo / porta de isolamento	kV	75/85
12	Tempo de resistência à corrente nominal curto (estabilidade térmica)	kA/s	20/3
13	Capacidade nominal de resistência à corrente (estabilidade dinâmica)	kA	50
14	Corrente nominal de curto-circuito	kA	50
15	Tempos de ruptura da corrente nominal	tempo	10000
16	Vida útil mecânica	tempo	10000
17	Permissão de contacto espessura de acumulação de desgaste	mm	3
18	Torque de funcionamento aberto e fechado (força)	Nm	120(240)
19	Voltagem de potência de controlo secundária	V	AC / DC 240
20	Peso líquido	Quilos	61
21	Dimensões	mm	720 x 490 x 885
22	Dimensão do pacote	mm	830 x 900 x 520

Interruptor de ruptura de carga de alta tensão interno do vácuo da estrutura do interruptor MCCB da carga 0

Interruptor de ruptura de carga de alta tensão interno do vácuo da estrutura do interruptor MCCB da carga 1
