interruptor tripolar da carga interna do vácuo da C.A. da alta tensão 12kv - instrumento da combinação do fusível

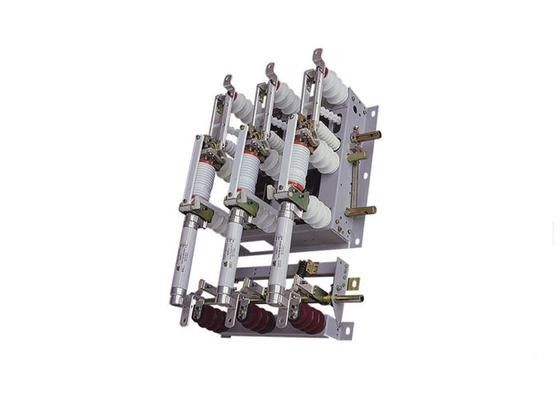

Imagem Grande : interruptor tripolar da carga interna do vácuo da C.A. da alta tensão 12kv - instrumento da combinação do fusível

Detalhes do produto:

Lugar de origem:	China
Marca:	TIANAN
Certificação:	ISO;CE
Número do modelo:	FNl6A-12RD/200-31.5

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1SET
Preço:	Pending
Detalhes da embalagem:	Nu
Tempo de entrega:	35 dias do trabalho
Termos de pagamento:	L/C, T/T, D/P, D/A
Habilidade da fonte:	Conjuntos de 3000

Contato

Descrição de produto detalhada

Corrente nominal máxima do fusível:

Estrutura:

Fusível e interruptor de carga estão ligados

No. do polo:

Três.

Tipo:

Função manual / Função motorizada

Destacar:

interruptor de alta tensão da carga

Interruptor de ruptura de carga do vácuo

Interruptor de carga de vácuo AC HV interior de 12 KV - Aparelho de combinação de fusíveis

Resumo

FN16A-12RD/200-31.5 Unidades de combinação do tipo FN16A-12 em combinação com um interruptor de carga de alta tensão que limita a corrente do fusível junto com o equipamento de comutação de alta tensão interior,a extremidade superior do fusível é fixada no suporte inferior do interruptor de vácuo, a extremidade inferior é fixada ao banco, entrando em contacto com o isolante, com o interruptor de ligação à terra do suporte inferior e com o fusível.Pode quebrar a corrente de cargaCorrente de sobrecarga e curto-circuito.

Parâmetros técnicos: combinações de interruptor de carga e fusível

- Não, não.	Ponto	Unidade	Parâmetros
1	Voltagem nominal	kV	12
2	Frequência nominal	Hz	50
3	Corrente nominal máxima do fusível	A	200
4	Corrente de transferência nominal	A	3150
5	Tempo de abertura do interruptor do gatilho do tubo de fusão	ms	31 (0 + 5)
6	Corrente nominal de corte de curto-circuito (valor esperado)	kA	31.5
7	Corrente nominal de curto-circuito (pico prospectivo)	kA	80
8	1 min frequência de potência resistência à tensão (rms) para terra, interfase, fractura de vácuo / fractura de isolamento	kV	42/48
9	Impulso de raio resistir tensão (pico) para Fratura de terra, interfase, fractura de vácuo/fractura de isolamento	kV	75/85
10	Energia de saída da ligação do fusível	J	2 ~ 5
11	Peso líquido	Quilos	75
12	Dimensões	mm	720 x 490 x 4065
13	Dimensão do pacote	mm	1115 x 900 x 520

Parâmetros técnicos: combinação de fusíveis elétricos

Tipo	Voltagem nominal (kV)	Corrente nominal do fusível ((kA)	Corrente de ruptura nominal ((kA)	Derreter a corrente nominal ((A))
O que é isso?	12	40	31.5,40,50	6.3,10,16,20,25,31.5,40
SFLAJ.XRNT		100		50, 63, 71, 80, 100
O que é isso?		125		125
Empresa alemã SBA	12	200	40	160, 200

interruptor tripolar da carga interna do vácuo da C.A. da alta tensão 12kv - instrumento da combinação do fusível 0

interruptor tripolar da carga interna do vácuo da C.A. da alta tensão 12kv - instrumento da combinação do fusível 1
