Switchgear folheado do metal do interruptor do vácuo, Switchgear médio da tensão

Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear
Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear

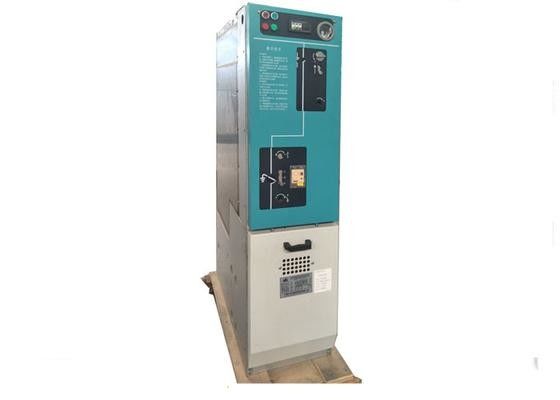

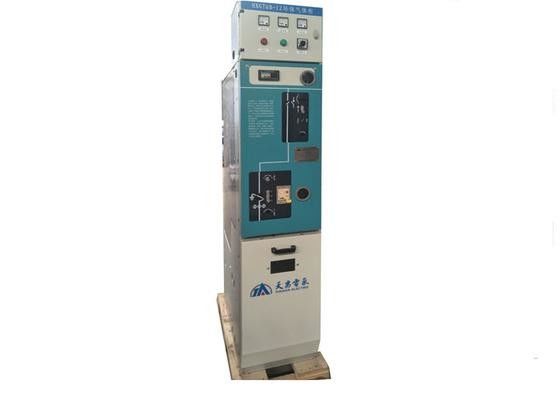

Imagem Grande :  Switchgear folheado do metal do interruptor do vácuo, Switchgear médio da tensão

Detalhes do produto:

Lugar de origem: China
Marca: Tianan Electric
Certificação: IEC62271-220,JB/T3855-2008,GB16926-2009
Número do modelo: XGN58 (HXGT6A) - 12

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1unit
Preço: Pending
Detalhes da embalagem: CAIXAS DE MADEIRA
Tempo de entrega: 45 dias do trabalho
Termos de pagamento: T/T, L/C, D/P, Western Union, MoneyGram
Habilidade da fonte: 2000units pelo ano
Descrição de produto detalhada
porta de armário: placa do liga-aço cerco: placa de aço inoxidável
Corrente avaliado da barra: 630/1250A Taxa anual do escapamento do gás SF6: ≤0.2%
Realçar:

gis gas insulated switchgear

,

middle voltage switchgear

Gás - metal da isolação - Switchgear incluido/Switchgear interruptor do vácuo



Vista geral

O switchgear é um tipo do instrumento composto que sela todos os circuitos principais em um cerco do metal e toma o gás SF6 como o meio extinguir e de isolação do arco. É apropriado para a fonte de alimentação da rede de anel e o dobro irradia a fonte de alimentação na rede da fonte de alimentação de 10kV milivolt. É usado igualmente na fonte de alimentação terminal. Devido ao uso da fonte de alimentação da rede de anel aumenta a confiança da fonte de alimentação, ele é usado especialmente em plantas minerais, área da residência, escolas, parques, e assim por diante para a distribuição de poder e o controlo. Além, devido a suas conexão e instalação convenientes, volume pequeno, é usado igualmente na subestação como o equipamento de alta tensão no lado preliminar.



Notas para a ordem

1. Número principal do esquema da conexão e única linha diagrama sistemático, carta da disposição;

2. Diagrama esquemático do circuito secundário, diagrama terminal do arranjo (sem diagrama terminal do arranjo, será tomado pela especificação do fabricante);

3. A especificação e o tipo do cabo e da terminação do cabo devem ser confirmados ao pedir;

4. Se o switchgear é usado no ambiente especial, o cliente deve negociar com o fabricante ao pedir;

5. Se as peças sobresselentes ou os acessórios estão na necessidade, o cliente deve fornecer seus nome e quantidade.



Artigo unidade Parâmetro
Tensão avaliado Quilovolt 12,24
Corrente avaliado da barra A 630,1250
Corrente avaliado A 630
Frequência avaliado 1min Hertz 50/60
Corrente a curto prazo avaliado do withstand KA 20/4,25/2
Corrente máxima avaliado do withstand KA 50,63
Rated procura um caminho mais curto a fatura da corrente KA 50,63
Corrente avaliado do switchgear da carga com fio do fusível A 100

Rated procura um caminho mais curto a quebra da corrente



fusível KA 31,5
Interruptor KA 20,25
poder 1min
withstand da frequência
tensão

(fase para pôr em fase a fase-à-terra/falha)



Quilovolt 42/48,65/79
impulso de relâmpago
tensão de withstand
(valor máximo)
(fase para pôr em fase a fase-à-terra) (fase para pôr em fase a fase-à-terra Quilovolt 75/85,125/145
Resistência do circuito Switchgear da carga μΩ 130
Armário composto do instrumento (para não incluir a resistência do fusível) μΩ 250
  Armário SF6 do interruptor μΩ 140
Pressão de gás SF6 avaliado
(pressão de calibre 20ºC)
Mpa 0,04
Taxa anual do escapamento do gás SF6   ≤0.2%
Categoria da proteção (cerco enchido gás)   IP67
