| tipo isolado: | Gás SF6 isolado | Tensão nominal: | 12 quilovolts |
|---|---|---|---|
| Corrente de quebra avaliado: | 31.5kA | ||
| Realçar: | os soldados intoxicam o switchgear isolado,switchgear médio da tensão |
||

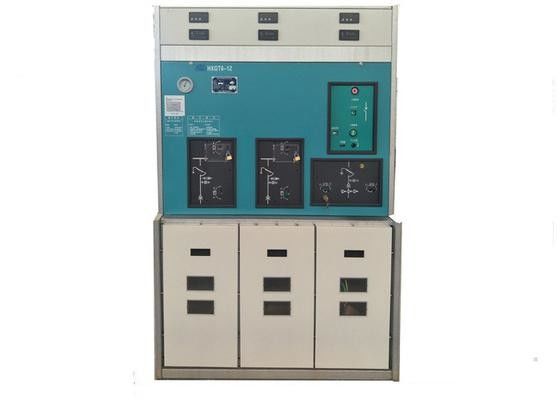

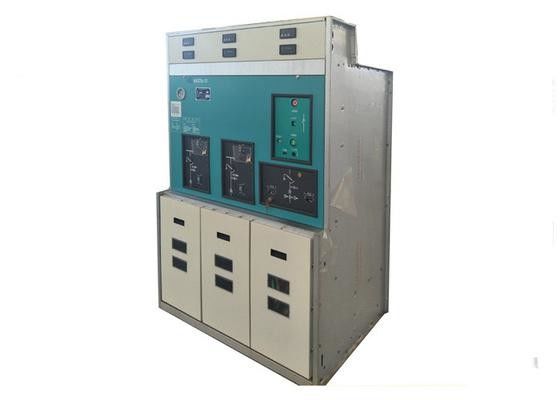

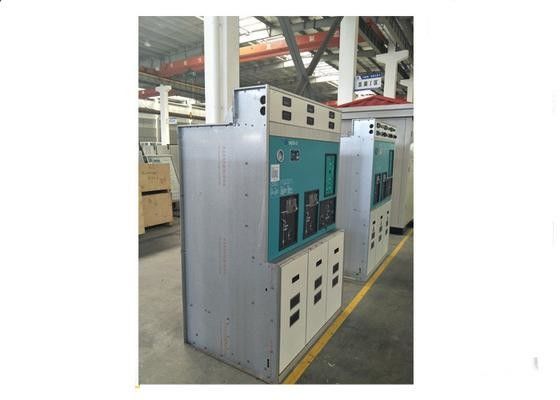

Unidade principal isolada gás do anel SF6 12 quilovolts de metal - Switchgear do cerco
Vista geral
HXGT6 (XGN58) - Switchgear da unidade principal do anel 12 SF6 (referido em seguida como “RMU ") é projetado e desenvolvido por nossa empresa baseada na situação real da fonte de alimentação de nossa nação. É um dispositivo bonde interno da nova geração 10kV milivolt, e pode ser aplicado na transformação e na construção da grade da cidade, o produto é sujeitado ao tipo teste e comissão o exame, os índices do desempenho cumprem as exigências de IEC 298" Switchgear fechado metal da C.A.”. Processa as vantagens do volume pequeno, do baixo peso, da operação simples, do uso seguro, da confiança sem influenciar pelo ambiente e pelo tempo e de livre de manutenção altos.
O switchgear é um tipo do instrumento composto que sela todos os circuitos principais em um cerco do metal e toma o gás SF6 como o meio extinguir e de isolação do arco. É apropriado para a fonte de alimentação da rede de anel e o dobro irradia a fonte de alimentação na rede da fonte de alimentação de 10kV milivolt. É usado igualmente na fonte de alimentação terminal. Devido ao uso da fonte de alimentação da rede de anel aumenta a confiança da fonte de alimentação, ele é usado especialmente em plantas minerais, área da residência, escolas, parques, e assim por diante para a distribuição de poder e o controlo. Além, devido a suas conexão e instalação convenientes, volume pequeno, é usado igualmente na subestação como o equipamento de alta tensão no lado preliminar.
Preste serviços de manutenção à circunstância
≤1000m de A. Altura(acima do nível do mar);
B. temperatura ambiental: -25ºC~+40ºC;
C. ≤34m/sda velocidade do vento
D. O ponto deve não ter nenhuma agitação regularmente excelente.
Parâmetros técnicos básicos
| S/N | Artigo | Unidade | Parâmetros |
| 1 | Tensão avaliado | quilovolt | 12 |
| 2 | Frequência avaliado | Hertz | 50 |
| 3 | Corrente avaliado do interruptor da carga | A | 630 |
| 4 | Withstand a curto prazo (r.m.s) 3s atual do circuito principal avaliado | kA | 20 |
| 5 | Corrente dinâmica do circuito principal avaliado (pico) | kA | 50 |
| 6 | Circuito principal avaliado que faz a corrente (pico) | kA | 50 |
| 7 | Carga ativa avaliado que quebra a corrente | A | 630 |
| 8 | Laço fechado avaliado que quebra a corrente | A | 630 |
| 9 | Carga ativa avaliado de 5% que quebra a corrente | A | 31,5 |
| 10 | Cabo avaliado que carrega quebrando a corrente | A | 10 |
| 11 | Nenhum-carga avaliado do transformador que quebra a corrente | A | corrente da Nenhum-carga do transformador 1600kVA |
| 12 | Fusível avaliado que quebra a corrente | kA | 31,5 |
| 13 | Corrente de transferência avaliado | A | 1500 |
| 14 | Capacidade total que quebra épocas | Épocas | 100 |
| 15 | Vida mecânica | Épocas | 10000 |
| 16 | tensão de Withstand de frequência de poder 1min à terra, entre fases através da diferença aberta | quilovolt | 42/48 |
| 17 | Tensão de Withstand de impulso do relâmpago à terra, entre fases através da diferença aberta | quilovolt | 75/85 |
| 18 | Tensão avaliado do gás SF6 (a pressão de calibre é 20℃) | Mpa | 0,04 |
| 19 | Taxa anual do escapamento do gás SF6 | ≤0.2% | |
| 20 | Fonte de alimentação operacional do motor, tensão | V | DC48, AC220, 110 |
| 21 | Corrente de fechamento do motor | A | 0,5 |
| 22 | Corrente de abertura | A | 2,5 |
Parâmetros técnicos do fusível da alta tensão
| S/N | Tensão avaliado | Corrente avaliado do fusível | Corrente avaliado de Fusant | Corrente de quebra avaliado |
| XRNT | 12 | 40 | 6,3 10 16 20 25 31,5 40 | 31,5 |
| 100 | 50 63 71 80 100 | 31,5 | ||
| 125 | 125 | 31,5 |
