Corrente nominal: | 630A, 125A | Tensão nominal: | 12KV |
---|---|---|---|
Grau de proteção: | IP67 | Dimensões: | 400*750*1500 |
Realçar: | os soldados intoxicam o switchgear isolado,switchgear médio da tensão |
Switchgear médio da tensão 12kv, Switchgear bonde Rmu do milivolt da isolação contínua
Switchgear médio RMU da isolação contínua do Switchgear da tensão 12KV
Vista geral

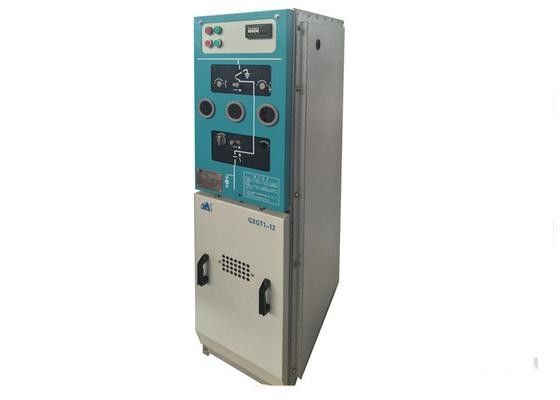

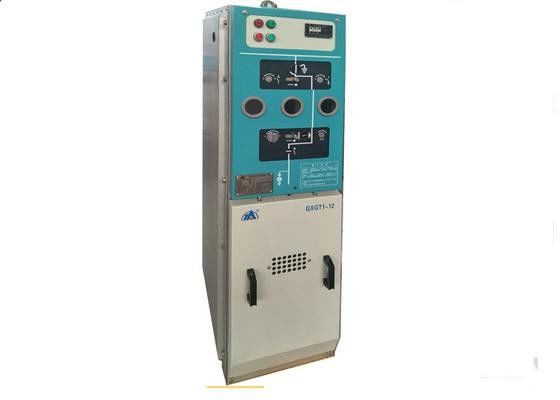

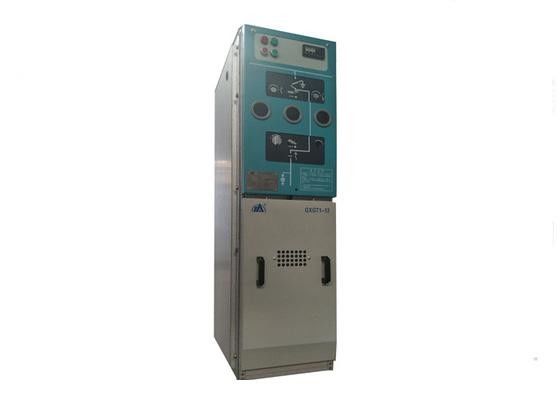

O Switchgear da isolação GXGT1-12 contínua é um equipamento ambiental que inteiramente seja isolado e selado, as peças vivas é selado no cilindro de isolamento da resina de cola Epoxy com a proteção do enterramento pintada na barra da selagem da superfície exterior e da borracha de silicone. O tipo de encaixe barra da isolação contínua é usado para conectar dois switchgears vizinhos. O switchgear inteiro não é influenciado com ambiente externo.
O switchgear da isolação GXGT1-12 contínua consiste no switchgear da carga do vácuo, no armário do equipamento da combinação do interruptor-fusível da carga do vácuo e no armário do interruptor do vácuo. É apropriado para C.A. trifásica 10kV, 50Hz escolhem o sistema da barra para a aceitação e a distribuição do equipamento da energia. Tem o controle, a proteção, a supervisão e funções de comunicação para o circuito. É aplicado no aeroporto, metro, grandes construções, subestação secundária e empresas industriais e da mineração, etc., especialmente para o lugar com espaço estreito, ambiente mau, alta altitude e pedido para livre de manutenção.
S/N | Nome | Unidade | Armário da isolação GXGT1-12 contínua | Interruptor da carga do módulo de C | Equipamento combinado módulo de F | V interruptor do módulo | ||
1 | Tensão avaliado | quilovolt | 12 | |||||
2 | tensão de Withstand de frequência de poder 1min (r.m.s) (entre fases, para enterrar a fratura) | quilovolts | 42/48 | |||||
3 | Tensão de Withstand de impulso do relâmpago (r.m.s) (entre fases, para enterrar a fratura) | quilovolt | 75/85 | |||||
4 | Corrente avaliado | A | 630,1250 | 630 | 125 | 630,1250 | ||
5 | Frequência avaliado | Hertz | 50 | |||||
6 | Avaliado procurar um caminho mais curto a quebra da corrente | kA | 20,25 | 31,5 | 20,25 | |||
7 | Fora da falha de enterramento da fase que quebra a corrente | kA | 17,3, 21,7 | |||||
8 | Corrente de carregamento avaliado do cabo | A | 10 | 25 | ||||
9 | O Withstand a curto prazo avaliado atual/procura um caminho mais curto o tempo da duração | kA/s | 20,25/4 | 20/4 | 20,25/4 | |||
10 | Corrente máxima avaliado do Withstand | kA | 50,63 | 50 | 50,63 | |||
11 | Avaliado procurar um caminho mais curto a fatura da corrente (o pico) | kA | 50,63 | 50 | 50,63 | |||
12 | Sequência de funcionamento avaliado | O-0.3s-CO-180s-CO | ||||||
13 | Avaliado Tomada-sobre a corrente (de transferência) | A | 3500 | |||||
14 | Descarga parcial | PC | ≤20 | ≤5 | ≤5 | ≤5 | ||
15 | Vida mecânica | Épocas | 10000 | |||||
16 | Classe interna do arco | IAC |
Classe de AFLR 20kA/0.5s |
|||||
17 | Nível da proteção | Corpo electrificado que sela IP67, compartimento IP4X |
