Vista geral

O switchgear é um tipo do instrumento composto que sela todos os circuitos principais em um cerco do metal e toma o gás SF6 como o meio extinguir e de isolação do arco. É apropriado para a fonte de alimentação da rede de anel e o dobro irradia a fonte de alimentação na rede da fonte de alimentação de 10kV milivolt. É usado igualmente na fonte de alimentação terminal. Devido ao uso da fonte de alimentação da rede de anel aumenta a confiança da fonte de alimentação, ele é usado especialmente em plantas minerais, área da residência, escolas, parques, e assim por diante para a distribuição de poder e o controlo. Além, devido a suas conexão e instalação convenientes, volume pequeno, é usado igualmente na subestação como o equipamento de alta tensão no lado preliminar.

Estrutura e princípio

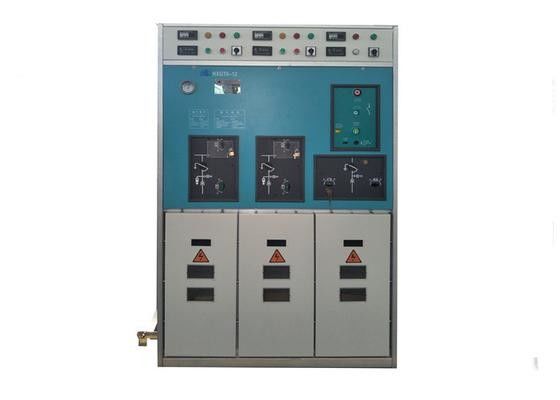

RMU consiste geralmente em três compartimentos. (Caso necessário, pode igualmente ser feito para ter um compartimento, dois compartimentos, três compartimentos ou mais, e pode igualmente ser combinado pela barra da expansão). Os elementos preliminares são ficados situados em um cerco incluido que seja soldado pela placa de aço inoxidável com uma espessura de 3mm. Dentro do cerco, há o gás SF6 com uma pressão de 0.04Mpa, que é usado como o meio para arco-extinguir e isolação. A pressão de gás dentro do cerco gás-enchido é monitorada pelo calibre de pressão. Independentemente do cerco gás-enchido, outras partes do cerco são usadas para a instalação e a fixação do cerco gás-enchido. Aqueles componentes que não são dentro do gás – cerco enchido são ficados ou instalados dentro deste armário. Esta peça do armário é feita pela placa de aço do zinco de alta qualidade revestida com o alumínio, que é dobrado por equipamento de processamento digital-controlado da chapa metálica e conectado pelos parafusos e por porcas de grande resistência. A porta do armário é feita pela dobrada de alta qualidade e terminada pelo pulverizador plástico ou pelo revestimento ágil.

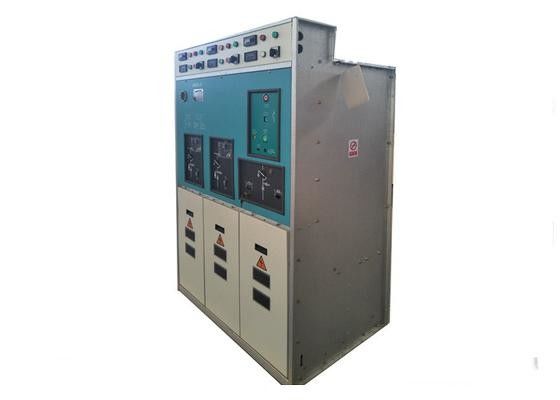

1. RMU é composto do tanque de gás, compartimento do mecanismo, compartimento do cabo, compartimento do instrumento, barra da expansão, e assim por diante. Na parte traseira do tanque de gás, há um dispositivo à prova de explosões (não mostrado na imagem). Quando a pressão interna do arco é demasiado grande, o gás de alta pressão dentro do tanque estará liberado da parte de trás do armário através do dispositivo à prova de explosões, que evita fazer o dano aos operadores.

2. A estrutura do interruptor da carga é tipo da rampa do arco, com capacidade forte de extinguir do arco.

3. A sala do fusível e de interruptor da carga forma o circuito de proteção do transformador. O fusível de limitação atual da alta tensão é instalado no cerco de isolamento da carcaça da resina de cola Epoxy. Quando o fusível se queima, o pino de acendimento estala acima e o interruptor da carga abre.

4. o compartimento do mecanismo está na parte dianteira do RMU. Em cada circuito da função, a carga e o interruptor todos são equipados com o mecanismo de controle de carregamento manual (ou motor) da mola, e o interruptor do disconnector da três-posição e da terra é equipado com o mecanismo de controle de carregamento manual da mola. Há indicador do estado do interruptor. o disconnector da Três-posição e o mecanismo da operação do interruptor da terra são cabidos com o cadeado que pode ser usado para impedir o misoperation de pessoais desautorizados quando o equipamento não está na operação. Há “um dispositivo do bloqueio da proteção cinco” na operação da porta do interruptor-terra-interruptor- da carga da sala do cabo, porta do disconnector- da disjuntor-três-posição do circuito da sala do cabo.
