Detalhes do produto:
Condições de Pagamento e Envio:
|
| Estrutura: | tipo incluido withdrawable | Tensão nominal: | 3,6, 7,2, 12kV |
|---|---|---|---|
| Corrente avaliado de busuar principal: | 630~4000A | resistência de laço principal: | ≤400 |
| Realçar: | os soldados intoxicam o switchgear isolado,switchgear médio da tensão |
||

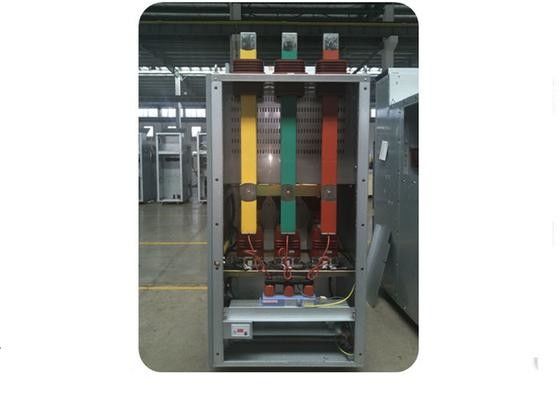

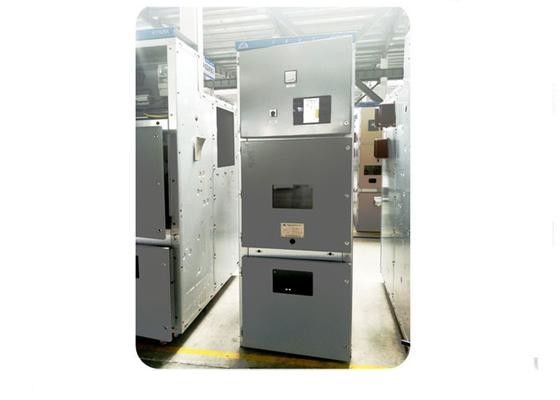

12KV meados de - Switchgear da C.A. da distribuição de Electric Power da montagem
Vista geral
Do metal interno da C.A. de KYN28A-12Seiries Switchgear folheado/armário. É apropriado para a tensão avaliada C.A. trifásica 12KV, sistema de energia avaliado da frequência 50Hz receber e distribuir a energia elétrica e controlar, proteger e monitorar o circuito.
Encontre o padrão: Condições técnicas gerais do Switchgear Metal-incluido da C.A. de GB3906-97 3-35KV, do Switchgear GB11022-89 de alta tensão, Switchgear da C.A. de IEC298 (1990) e equipamentos Metal-incluidos do controle com tensão avaliado acima de 1kv e de 50kv ou abaixo.
Aplicação
O switchgear 12KV incluido withdrawable é usado principalmente nos centrais elétricas, geradores de poder pequeno- e de tamanho médio, empresas industriais e da mineração, e subestações secundárias do sistema de energia para a recepção, a transmissão de energia, e a partida do poder do motor de alta tensão grande-feito sob medida a fim executar o controle, a proteção, e o monitor.
Parâmetro
|
Não. |
Artigo |
unidade |
Parâmetro |
|
|
1 |
Tensão avaliado |
Quilovolt |
12 |
|
|
2 |
Corrente avaliado da barra principal |
A |
630 |
|
|
3 |
Corrente avaliado |
A |
630 |
|
|
4 |
Frequência avaliado |
Hertz |
50 |
|
|
5 |
Corrente a curto prazo avaliado do withstand |
KA |
20 |
|
|
6 |
Tempo contínuo do curto período de tempo avaliado |
S |
4 |
|
|
7 |
Corrente máxima avaliado do withstand |
KA |
50/125 |
|
|
8 |
Rated procura um caminho mais curto a fatura da corrente |
KA |
50 |
|
|
9 |
Carga ativa avaliado que quebra a corrente |
A |
630 |
|
|
10 |
Rated fechou o laço que quebra a corrente |
A |
630 |
|
|
11 |
Corrente de quebra decarregamento avaliado |
A |
10 |
|
|
12 |
O interruptor do enterramento avaliado |
KA |
20 |
|
|
13 |
Aterrando o interruptor avaliado |
S |
4 |
|
|
14 |
Aterrando o interruptor avaliado |
KA |
50 |
|
|
15 |
Nível da isolação da avaliação |
poder 1min |
Quilovolt |
(fase para pôr em fase a fase-à-terra) 42; |
|
impulso de relâmpago |
Quilovolt |
(fase para pôr em fase a fase-à-terra) 75; |
||
|
16 |
resistência de laço principal |
≤400 |
||
|
17 |
vida mecânica |
Interruptor da carga |
tempo |
5000 |
|
Interruptor do enterramento |
tempo |
2000 |
||
|
18 |
poder subsidiário do laço 1min |
Quilovolt |
2 |
|
|
19 |
Pressão de gás SF6 avaliado |
Mpa |
0,04 |
|
|
20 |
Taxa anual do escapamento do gás SF6 |
1% |
||
|
21 |
Categoria da proteção |
IP4X |
||
