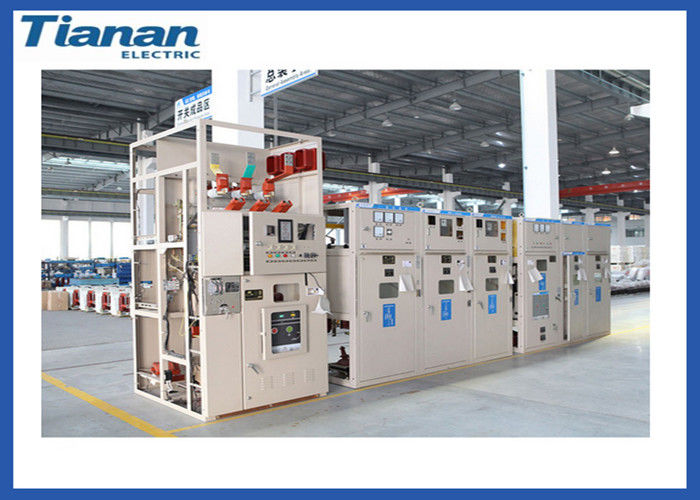

15KV - metal 24KV interno - folheado/Switchgear da C.A. interruptor do metal

15KV - 24KV Indoor Metal - Clad /  Metal- Switch   AC Switchgear
15KV - 24KV Indoor Metal - Clad /  Metal- Switch   AC Switchgear

Imagem Grande :  15KV - metal 24KV interno - folheado/Switchgear da C.A. interruptor do metal

Detalhes do produto:
Lugar de origem: China
Marca: Tianan Electric
Certificação: ISO9001:2000, IEC 60265-1, IEC 6227-1
Número do modelo: KYN28A-24
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 UNIDADE
Preço: Pending
Detalhes da embalagem: Caso de madeira
Tempo de entrega: 45 dias do trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 5000 Conjuntos por ano
Descrição de produto detalhada
Tensão nominal: 15KV-24V Altura: até 1, 000m
Dimensão: 1000×1900×2300 Aplicação: Subestação, construindo
Realçar:

switchgear folheado do metal

,

switchgear médio da tensão

15KV - metal 24KV interno - folheado/Switchgear da C.A. interruptor do metal

Características

a. O produto é projetado à estrutura combinada, e montado com porca do rebite e conexão de parafuso de grande resistência. O cerco é feito da placa de aço aluminizada do zinco com espessura de 2mm importada de Suíça. O obturador é feito de alta qualidade lamina as chapas de aço e adota o processo de pulverização eletrostática do pó da resina. Tem a aparência atrativa, a instalação conveniente e a manutenção.



b. O painel é processado e dobrado através do equipamento importado do controle numérico, de modo que o switchgear seja mais baixo do que os mesmos tipos do switchgear no peso e melhor na força mecânica. O cerco é IP4X na classe da proteção. O switchgear tem a precisão alta, e é conveniente para a unificação do conjunto e do material.



c. Os compartimentos da alta tensão são isolados de se. Cada compartimento da alta tensão é equipado com a placa do relevo de pressão na parte superior para assegurar-se de que a falha interna do arco não tenha nenhum impacto nos compartimentos vizinhos e para garantir a segurança do equipamento e do personnel.HV e compartimentos do LV do switchgear estejam selados bem. Há um dispositivo do auto-aquecimento no compartimento da alta tensão a assegurar-se de que a superfície do isolador esteja seca no switchgear.



d. A porta do switchgear pode ser aberta. A fim assegurar a segurança de pessoais, todo o incluir das operações normais aberto e próximo do interruptor, operação de empurrar o carrinho de mão do interruptor para a posição de "ON", operação da retirada ao “teste” ou de “desligar” a posição, e abri-la e fechar-se do interruptor do enterramento está exigido para ser feito quando as portas do compartimento da alta tensão são fechadas.



e. O switchgear é dividido na sala do carrinho de mão, na sala da barra, na sala do cabo, na sala do relé e na sala de comando. Há obturador do enterramento do metal na parte traseira da sala do carrinho de mão. Após ter retirado o carrinho de mão, o obturador será fechado automaticamente. Os contatos secundários serão abertos ou fechados quando o carrinho de mão está dentro ou para fora. A sala da barra é separada de outras salas. A sala do cabo é ficada situada na parte inferior traseira do switchgear, que será conveniente para o arranjo de cabos entrantes e que parte. No fundo da sala do cabo, há uma barra do enterramento. A sala do relé e a sala de comando são ficadas situada na parte superior anterior do switchgear.



f. Quando a ripa horizontal e a ripa na sala da barra são tiradas, será muito conveniente conectar a barra principal, instala e mantém o cabo, enterrando o interruptor, o prendedor de relâmpago, o CT, etc. na parte dianteira do switchgear.



g. O painel do Switchgear é equipado com a janela de observação através de que o botão de "ON" ou de "OFF" do carrinho de mão do interruptor e do indicador de posição mecânico pode ser observado, assim como a energia armazenada ou a energia liberada de indicadores da mola. A janela de observação igualmente pode ser usada para abrir e disjuntor de circuito fechado e para armazenar manualmente a energia.



h. O carrinho de mão combina com as partes de isolamento do switchgear, bloqueando é seguro, seguro e flexível. O carrinho de mão tem a quebra, teste, posição de operação no switchgear, todas as posições tem encontrar o dispositivo para assegurar o bloqueio seguro.



i. A barra viva adota a bucha calor-shrinkable ajustada no compartimento, a barra é de cobre, e a junção é estanhada.



Parâmetros


Artigo Unidade Parâmetros
Tensão avaliado (tensão de funcionamento máxima) quilovolts 24
Nível avaliado da isolação tensão de Withstand de frequência de poder 1min quilovolt 65
Tensão de Withstand de impulso do relâmpago quilovolt 125
Frequência avaliado Hertz 50
Corrente principal avaliado da barra A 630,1250,1600,2000,2500,3150
Corrente avaliado da barra do ramo A 630,1250,1600,2000,2500,3150
corrente da estabilidade 4s térmica (r.s.m) kA 16,20,25,31.5
Corrente dinâmica avaliado (pico) kA 40,50,63,80
Nível da proteção IP4X
Dimensão (Width*Depth*Height) milímetros 1000×1900×2300

15KV - metal 24KV interno - folheado/Switchgear da C.A. interruptor do metal 0
