Detalhes do produto:
Condições de Pagamento e Envio:
|
Shell meterial: | Aço Inoxidável | Tensão nominal: | 15KV-24 quilovolt |
---|---|---|---|
Altura: | até 1, 000m acima do nível do mar | Nível da proteção: | O cerco é IP4X |
Realçar: | switchgear médio da tensão,os soldados intoxicam o switchgear isolado |
Geral

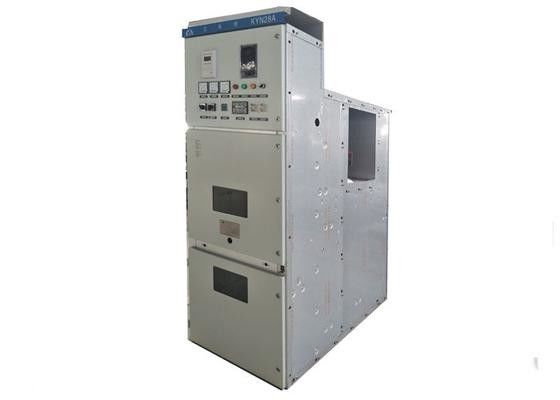

O switchgear withdrawable de KYN28-24metal-clad é apropriado para 3 - põe em fase a única barra da C.A. 50Hz/15~24kV e o único sistema da seção da barra. Aplique para distribuir o poder da eletricidade e para executar o controle de sistema, proteção, monitoração da supervisão.
Condições operacionais
Não. | Descrição | Exigência |
1 | Temperatura do ar ambiental | -10℃ ~ +40℃ |
2 | Pressão de vapor saturado da média diária | ≤ 2.2×10mpa |
3 | Mensalmente pressão de vapor saturado da média | ≤ 1.8×10mpa |
4 | Humidade relativa média diária | ≤95% |
5 | Humidade relativa média mensal | ≤90% |
6 | Altura | ≤1000m |
7 | Intensidade anta-sísmico | ≤ 8° |
7 | Nenhuns fogo, explosão, perigo, contaminação severa, corrosão química e vibração violenta. |
Parâmetro técnico
Artigo | Unidade | Parâmetros | ||
Tensão avaliado (tensão de funcionamento máxima) | quilovolts | 24 | ||
Nível avaliado da isolação | tensão de Withstand de frequência de poder 1min | quilovolt | 65 | |
Tensão de Withstand de impulso do relâmpago | quilovolt | 125 | ||
Frequência avaliado | Hertz | 50 | ||
Corrente principal avaliado da barra | A | 630,1250,1600,2000,2500,3150 | ||
Corrente avaliado da barra do ramo | A | 630,1250,1600,2000,2500,3150 | ||
corrente da estabilidade 4s térmica (r.s.m) | kA | 16,20,25,31.5 | ||
Corrente dinâmica avaliado (pico) | kA | 40,50,63,80 | ||
Nível da proteção | O cerco é IP4X | |||
Dimensão (Width*Depth*Height) | milímetros | 1000×1900×2300 |
