TIANAN VT19-12/24 Interruptor de vácuo de alta tensão com tensão nominal de 12/24 kV e tensão de resistência a impulsos de raio de 75/125 kV para sistemas de energia de 50 Hz

Meta Título:
VT19-12/24 Corretor de vácuo de alta tensão 12/24 kV 50Hz Interior TIANAN

Meta Descrição:
TIANAN VT19-12/24 Interruptor de vácuo de alta tensão para distribuição de energia interna de 12kV e 24kV. 75/125 kV resistência à tensão de impulso de relâmpago.Instalações industriais e projectos de energia renovável.

H1 Título

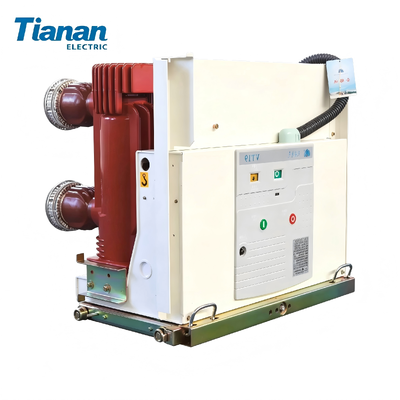

TIANAN VT19-12/24 Disjuntor de vácuo de alta tensão 12/24 kV, 50Hz, Proteção de distribuição de energia interior

Visão geral:
O disjuntor de vácuo de alta tensão TIANAN VT19-12/24 é um dispositivo de proteção interior de 3 fases para redes de distribuição de energia de 12 kV e 24 kV.Projetado para desempenho fiável em altitudes de até 1000 metros e resistência sísmica inferior a grau 8, este modelo é amplamente utilizado em subestações, instalações de fabrico industrial, centrais de energia renovável (eólica e solar) e salas de comutação de alta tensão de edifícios comerciais.A tecnologia do interruptor de vácuo garante a extinção rápida do arco, proporcionando uma proteção precisa contra curto-circuito e isolamento de sobrecarga para sistemas de média tensão que operam a 50 Hz.

Especificações técnicas:
Especificação do parâmetro
Intervalo de temperatura ambiente -15°C a +40°C
Voltagem nominal 12 / 24 kV
Frequência nominal 50 Hz
Altitude máxima ≤ 1000 m
Resistência a sismos < grau 8
Velocidade média de abertura (12 kV) 0.9~1.3 m/s
Velocidade média de abertura (24 kV) 1.1~1.6 m/s
Velocidade média de fechamento (12 kV) 0.4~00,8 m/s
Velocidade média de fechamento (24 kV) 0.6~1.0 m/s
Horário de abertura 15~45 ms
Horário de encerramento 30~70 ms
Superfície 3,5 ± 0,5 mm
Sequência de operação nominal O-0,3s-CO-180s-CO
Impulso Relâmpago nominal Resistir à tensão 75 / 125 kV

Aplicações:
Este disjuntor de vácuo de alta tensão é projetado para uma ampla gama de cenários de distribuição de média tensão, incluindo:

• Subestações de energia: fornece comutação e isolamento de falhas confiáveis para alimentadores de entrada e saída de 12 kV e 24 kV.

• Instalações industriais: Protege equipamentos críticos, como motores, transformadores e bancos de capacitores em fábricas.

• Projetos de energia renovável: assegura a interconexão segura da rede e a proteção das estações de intensificação de turbinas eólicas e dos sistemas de recolha de parques solares.

• Edifícios Comerciais: Instalados em salas de comutadores interiores de torres de escritórios de altos andares, hospitais e grandes complexos comerciais.

• Mineração e Metalurgia: Resiste a ambientes industriais adversos com um design mecânico robusto e desempenho estável de interrupção de vácuo.

Características principais:

• Tecnologia de interrupção de vácuo: garante o apagamento rápido do arco com erosão de contato mínima, prolongando a vida útil e reduzindo a frequência de manutenção.

• Alta confiabilidade de isolamento: resistem a impulsos de raio de 75 kV (12 kV) e 125 kV (24 kV), proporcionando uma proteção robusta contra surtos de tensão e raios.

• Performance mecânica estável: velocidade média de abertura de 0.9~1.3 m/s (12 kV) e 1.1~1.6 m/s (24 kV) assegura uma limpeza de falha fiável em condições extremas.

• Construção durável: concebido para funcionar em temperaturas ambientes que variam de -15°C a +40°C, adequado para diversas zonas climáticas.

• Resistência sísmica: certificada para zonas sísmicas abaixo do grau 8, garantindo estabilidade operacional durante perturbações geológicas.

• Sequência de operação flexível: a sequência de operação nominal O-0.3s-CO-180s-CO suporta requisitos de recolocação rápida para a estabilidade da rede.

Encomenda e Logística:
Quantidade mínima de encomenda: 5 conjuntos
Método de embalagem: fixado em paletes de madeira pesados com embalagem protetora para evitar danos durante o transporte terrestre e marítimo.
Local de origem: CHINA
Prazo de entrega: sujeito à quantidade de encomenda real e cronograma de produção.
Preço e pagamento: a negociar com base no volume de encomendas, personalização técnica e Incoterms.

Apoio técnico e serviços pós-venda:

• Orientação de instalação: assistência técnica no local ou à distância para a instalação e comissionamento adequados.

• Diagnóstico de falhas: suporte rápido à resolução de problemas através de comunicações remotas ou de visitas de campo.

• Recomendações de manutenção: Planejamento de manutenção programado para otimizar o desempenho do interruptor e prolongar a vida útil operacional.

• Treinamento de operadores: programas de treinamento personalizados para as suas equipas de engenharia e manutenção.

• Monitoramento remoto: suporte à integração de sistemas digitais de monitorização de subestações.

• Reparação e substituição no local: serviços de reparação de resposta rápida e fornecimento de peças de reposição originais.
