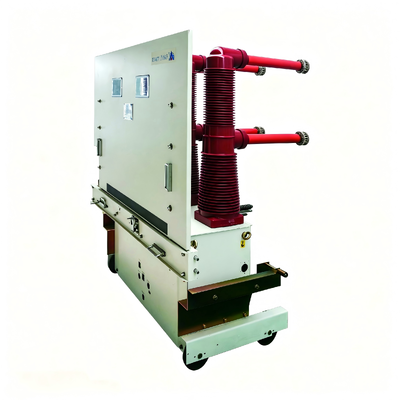

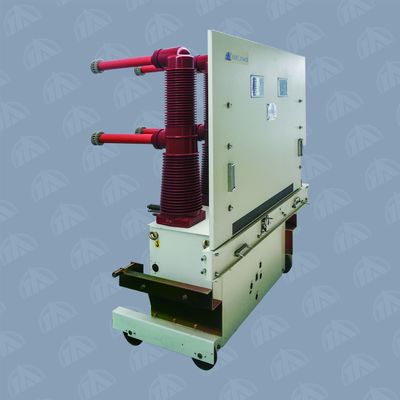

VT19-40.5EP Disjuntor de vácuo de alta tensão

Imagem Grande : VT19-40.5EP Disjuntor de vácuo de alta tensão

Detalhes do produto:

Place of Origin:	CHINA
Marca:	TIANAN ELECTRIC
Certificação:	GB
Model Number:	VT19-40.5EP

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 Conjunto
Preço:	To be pending
Detalhes da embalagem:	caixa de madeira
Delivery Time:	According to the fact
Termos de pagamento:	T/T
Habilidade da fonte:	GRUPO 1000 POR O ANO

Contato

Descrição de produto detalhada

Intensidade do terremoto:	< Grau 8	Velocidade média de abertura:	10,6 ± 0,2 M/s
Velocidade média de fechamento:	00,7 ± 0,2 M/s	Altitude:	≤ 2000 M
Volatge avaliado:	40.5 kV	Sequência de operação nominal:	O-0,3s-CO-180s-CO
Frequência nominal:	50 Hz	Temperatura Ambiente:	-15℃~+40℃

Disjuntor a vácuo de alta tensão VT19-40.5EP - Proteção de distribuição de energia interna de 40,5kV

Visão geral do produto

ODisjuntor a vácuo de alta tensão VT19-40.5EP, fabricado porTIANAN, é um dispositivo de proteção de distribuição de energia interna de alto desempenho projetado para40,5 kVe12kVsistemas elétricos. Utilizando tecnologia avançada de interrupção a vácuo, este disjuntor oferece proteção confiável e de baixa manutenção para redes de média tensão que exigem proteção precisa contra sobrecorrente e curto-circuito.

Projetado paraSistemas CA de 50 Hz, o VT19-40.5EP é amplamente implantado emusinas de energia,instalações industriais,subestações de serviços públicos,projetos de energia renovável(parques eólicos e usinas solares), eedifícios comerciais. Seu design de interruptor a vácuo garante a extinção do arco em milissegundos, reduzindo significativamente o desgaste dos contatos e prolongando a vida útil.

Compatível comPadrões GB, este disjuntor de alta tensão oferece configurações personalizáveis para atender a diversos requisitos de projeto.

Principais recursos

Recurso	Beneficiar
Tecnologia de interrupção de vácuo	Extinção de arco superior, mínimo desgaste de contato, longa vida útil
Tensão nominal: 40,5kV / 12kV	Flexível para redes de distribuição primária e secundária
Velocidade de abertura: 1,6±0,2 m/s	Eliminação rápida de falhas, energia de arco minimizada
Velocidade de fechamento: 0,7±0,2 m/s	Operação de fechamento suave e confiável
Suporta impulso de raio: 185kV	Excelente proteção contra sobretensões e descargas atmosféricas
Resistência sísmica: < Grau 8	Adequado para regiões propensas a terremotos
Sobrecurso: 6±1 mm	Força de contato precisa, risco reduzido de soldagem
Folga de contato: 18±1 mm	Desempenho de interrupção confiável
Tempo de salto: ≤3 ms	Arco minimizado e danos de contato
Sequência de operação: O-0,3s-CO-180s-CO	Coordenação adequada para eliminação de faltas e religamento
Faixa de temperatura: -15℃ ~ +40℃	Confiável em diversas condições climáticas
Altitude: ≤2000m	Adequado para instalações em alta altitude

Especificações Técnicas

Parâmetro	Valor
Nome do produto	Disjuntor a vácuo de alta tensão
Marca	TIANAN
Modelo	VT19-40.5EP
Tensão nominal	40,5kV
Frequência nominal	50Hz
Tensão suportável de impulso de raio nominal	185kV
Velocidade Média de Abertura	1,6±0,2m/s
Velocidade Média de Fechamento	0,7±0,2m/s
Viagem excessiva	6±1mm
Liberação entre contatos abertos	18±1mm
Fechando o tempo de rejeição do contato	≤ 3ms
Sequência de operação nominal	O-0,3s-CO-180s-CO
Temperatura Ambiente	-15℃ ~ +40℃
Altitude	≤ 2.000 m
Resistência à intensidade do terremoto	<8ª série
Certificação	GB
Local de Origem	China

Aplicativos

O VT19-40.5EP é ideal para:

Setor	Aplicativo
Geração de energia	Proteção de circuitos em usinas térmicas, hidrelétricas e a gás
Distribuição de serviços públicos	Proteção de alimentadores e transformadores de subestações
Fabricação Industrial	Proteção para grandes motores, transformadores e linhas de produção
Energia Renovável	Proteção de painéis em parques eólicos e usinas solares fotovoltaicas
Infraestrutura Comercial	Proteção para arranha-céus, hospitais e data centers
Mineração e Indústria Pesada	Proteção robusta para cargas elétricas pesadas em ambientes agressivos

Serviços de personalização

Item	Detalhes
Marca	TIANAN
Modelo	VT19-40.5EP
Origem	China
Certificação	Padrão GB
Quantidade mínima	5 conjuntos
Embalagem	Palete de madeira
Entrega	Sujeito ao cronograma de produção
Pagamento	A ser negociado

Suporte Técnico e Serviços

Orientação de instalação e suporte de comissionamento
Solução de problemas e diagnóstico de falhas
Programas de manutenção preventiva
Peças sobressalentes originais e substituição de componentes
Treinamento de operadores e manutenção
Monitoramento e diagnóstico remoto (mediante solicitação)

Embalagem e envio

Cada VT19-40.5EP é cuidadosamente embalado em espuma protetora e preso em um palete de madeira resistente ou caixa de papelão para evitar danos durante o transporte. O rastreamento em tempo real está disponível através do número de rastreamento fornecido por parceiros logísticos internacionais confiáveis.

Perguntas e respostas

Q1: Qual é a tensão nominal do VT19-40.5EP?
R: Avaliado em40,5 kV, também adequado para12kVaplicações.

Q2: Que tecnologia de interrupção utiliza?
UM:Interrupção de vácuo– extinção de arco superior com mínimo desgaste de contato.

Q3: Qual é a faixa de temperatura ambiente?
UM:-15℃ a +40℃.

Q4: É adequado para regiões sísmicas?
R: Sim, projetado para resistir a terremotos abaixo8ª série.

Q5: Qual é a quantidade mínima de pedido?
UM:5 conjuntos.

Q6: A TIANAN fornece suporte de instalação?
R: Sim, orientações completas de instalação e suporte de comissionamento estão disponíveis.
