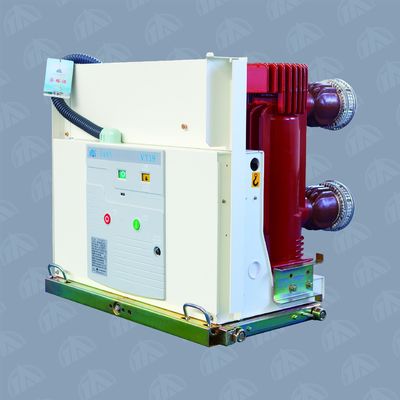

H1 Título: TIANAN VT19 Interruptor de vácuo interno de 12/24 kV
O TIANAN VT19-12/24 é um disjuntor de vácuo (VCB) de três fases para distribuição de energia de 12 kV e 24 kV de média tensão.Transformadores e bancos de condensadores em subestações de energia, instalações industriais, projectos de energias renováveis e edifícios comerciais.A tecnologia de interruptor de vácuo apaga o arco em milissegundos para proteção de curto-circuito e isolamento de sobrecarga confiáveis a 50 Hz.
Especificações técnicas
| Parâmetro |
Especificações |
| Voltagem nominal |
12 / 24 kV |
| Frequência nominal |
50 Hz |
| Intervalo de temperatura ambiente |
-15°C a +40°C |
| Altitude máxima |
≤ 1000 m |
| Resistência a terremotos |
< Grau 8 |
| Velocidade média de abertura (12 kV) |
0.9~1.3 m/s |
| Velocidade média de abertura (24kV) |
1.1~1.6 m/s |
| Velocidade média de fechamento (12 kV) |
00,4 a 0,8 m/s |
| Velocidade média de fechamento (24kV) |
0.6~1.0 m/s |
| Horário de abertura |
15 a 45 ms |
| Horário de encerramento |
30 a 70 ms |
| Viagem superior |
3.5 ± 0,5 mm |
| Sequência de operação nominal |
O-0.3s-CO-180s-CO |
| Impulso de relâmpago nominal Resistir à tensão |
75 / 125 kV |
Aplicações
Este disjuntor de vácuo interior foi concebido para uma ampla gama de cenários de média tensão:
Subestações de energia ️ comutação e isolamento de falhas fiáveis para alimentadores de entrada e saída de 12 kV e 24 kV.
Instalações Industriais protege motores, transformadores e bancos de condensadores nas fábricas.
Energia renovável interconexão segura da rede para estações de intensificação de turbinas eólicas e sistemas de recolha de energia solar.
Edifícios Comerciais ️ salas de comutação interiores de torres de grandes arranha-céus, hospitais e grandes complexos comerciais.
Mineração e Metalurgia
Características fundamentais
Tecnologia de interrupção de vácuo
Alta fiabilidade do isolamento 75 kV (12 kV) e 125 kV (24 kV) resistir ao impulso do relâmpago protege contra ondas elevadas e raios.
Desempenho mecânico estável Velocidade de abertura 0,9 ~ 1,3 m/s (12 kV) e 1,1 ~ 1,6 m/s (24 kV) para uma limpeza de falhas confiável.
Ampla faixa climática
Resistente a sismos certificada para zonas sísmicas abaixo do grau 8.
Sequência de operação flexível O-0.3s-CO-180s-CO suporta recolocação rápida para estabilidade da rede.
Perguntas Frequentes (FAQ)
O que é um disjuntor de vácuo (VCB)? um disjuntor de vácuo usa um vácuo para extinguir o arco elétrico quando seus contatos se abrem.Entrega rápida, protecção contra curto-circuito de baixa manutenção para sistemas de média tensão.
Qual é a diferença entre as classificações de 12 kV e 24 kV? O VT19 é oferecido em duas classificações de tensão.escolher 24 kV para alimentadores de subestações de alta tensão e grandes sistemas de recolha de energia renovável.
Onde é que o VT19 é normalmente instalado? Em salas de comutadores interiores de subestações de energia, fábricas, estações de intensificação de turbinas eólicas, sistemas de recolha de parques solares, edifícios de grande altura,hospitais e centros comerciais.
O que significa a sequência de operação O-0.3s-CO-180s-CO? Descreve a função de auto-recolocação do interruptor: Abrir, esperar 0,3 s, Fechar-Abrir, esperar 180 s, Fechar-Abrir.Isto suporta o recolocamento rápido para a estabilidade da rede após uma falha.
O VT19 é adequado para projetos solares e eólicos?A sua capacidade de resistência a pulsos de relâmpago de 75/125 kV e o seu desempenho mecânico estável tornam-no bem adequado para estações eólicas e sistemas de recolha solar ligados à rede.
Temperatura ambiente de -15°C a +40°C, altitude até 1000 m e zona sísmica abaixo do grau 8.
