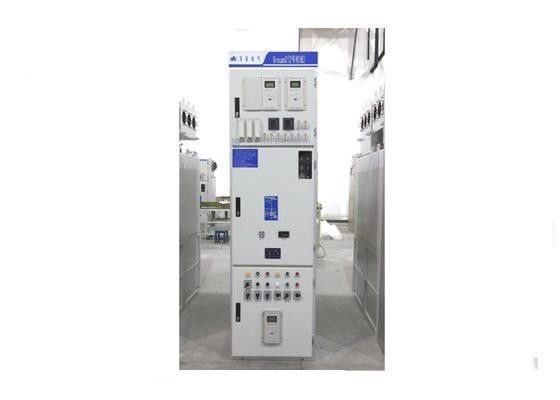

XGN49 Comutador de alta tensão / 33kV 1250A GIS SF6 Comutador isolado a gás

Dispositivos de ligação de alta tensão / 33kV 1250A GIS SF6 Dispositivos de ligação isolados a gás

Visão geral:

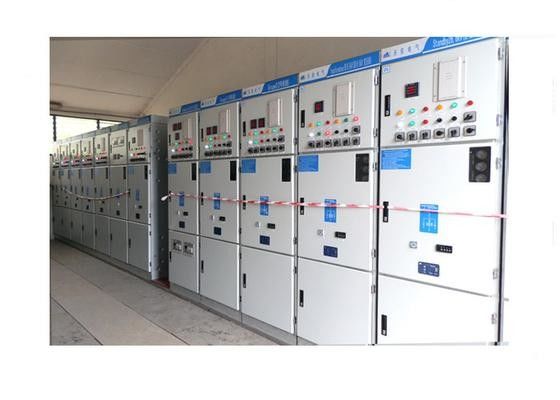

Interruptores de gás para interiores da série XGN49É adequado para estações de energia, subestações, subestações combinadas e sistemas de energia elétrica, que são de três fases, com uma única barra de transmissão AC interior e uma única barra de transmissão seccionada, com tensão nominal de 50 Hz e 35 kV,utilizados para controlar, aceitar e distribuir energia elétrica.

Parâmetros rápidos:

Condição do ambiente de serviço:
Temperatura do ar: Max: +40, Min: -25 (média não superior a 35 em 24 horas)
Altitude acima do nível do mar: <= 3000 m
Umidade do ar: a humidade relativa média medida em 24 horas não é superior a 95%, a humidade relativa média por mês não é superior a 90%,A pressão média de vapor de água medida em 24 horas não é superior a 2.2 kPa, a pressão média de vapor de água por mês não é superior a 1,8 kPa.
Sem vibrações fortes frequentes
O intervalo de interferência eletromagnética de indução do sistema secundário não é superior a 1,6 kV
As condições excluídas acima devem ser negociadas com o fabricante.


Aviso de encomenda:
Forneça os seguintes materiais ao encomendar:
A. Diagrama do número de esquema do circuito principal e do sistema de fio único, diagrama de Pareto;
B. Diagrama de ligação do circuito secundário, diagrama de pareto do terminal;
C. Tipo, especificação e quantidade de componentes elétricos no interior do equipamento de ligação;
D. Se os clientes não solicitarem o material e as especificações da barra de transmissão, apresentam os requisitos do fabricante;
E. Se o equipamento de interrupção for utilizado em condições ambientais especiais, deve ser assinalado durante a encomenda;
F. Se não houver qualquer pedido, a cor do interruptor corresponde às normas do fabricante;
G. Energia armazenada, controlo, tensão da fonte de alimentação do sinal do circuito auxiliar;
H. Utilização de cada lado do SIG;
I. Variedade e quantidade de peças sobressalentes e acessórios necessários.
