Aparelhagem de Alta Tensão Isolada a Gás SF6 de 33Kv/36Kv/40.5Kv com Corrente Nominal de 630A, Aparelhagem Interna RMU

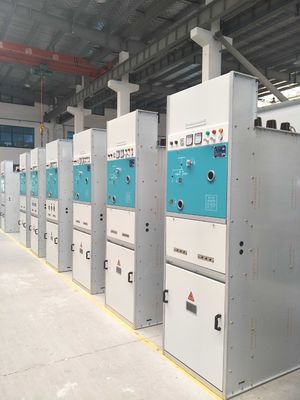

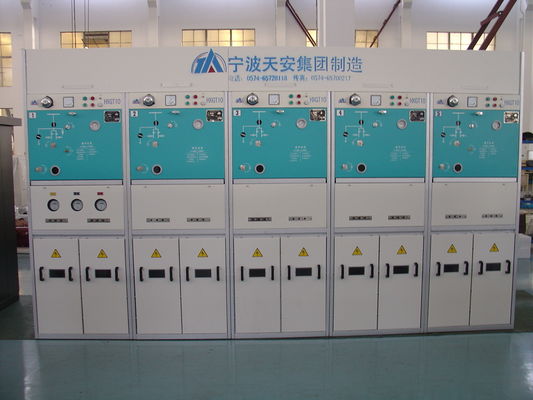

Imagem Grande : Aparelhagem de Alta Tensão Isolada a Gás SF6 de 33Kv/36Kv/40.5Kv com Corrente Nominal de 630A, Aparelhagem Interna RMU

Detalhes do produto:

Lugar de origem:	China
Marca:	Tianan Electric
Certificação:	ISO9001:2000
Número do modelo:	HXGT10-40.5

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 UNIDADE
Preço:	US $50,000
Detalhes da embalagem:	Caso de madeira
Tempo de entrega:	45 dias do trabalho
Termos de pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Habilidade da fonte:	5000 PCS/Year

Contato

Descrição de produto detalhada

Corrente nominal:	630 A	Tempo curto nominal Tempo contínuo:	4 s
Produtos típicos:	RMU	Freqüência:	50/60Hz
Tensão nominal:	36(38),40,5	Altitude:	Até 3000 m acima do nível do mar
Destacar:	switchgear isolado gás , switchgear bonde de alta tensão

NINGBO TIANAN (GROUP) CO., LTD.

Visão Geral do Produto

O Aparelho de Manobra de Alta Tensão SF6 é projetado para usinas de energia, subestações, subestações combinadas e sistemas de energia elétrica. Este sistema trifásico interno de corrente alternada com barramento simples e barramento simples seccionado opera a 50Hz com tensão nominal de 35kV, fornecendo controle, aceitação e distribuição confiáveis de energia elétrica.

Principais Características de Design

Operação Confiável: Cada compartimento é monitorado individualmente e equipado com seu próprio dispositivo de alívio de pressão
Segurança Aprimorada: Componentes do lado primário hermeticamente fechados em compartimentos preenchidos com gás fornecem proteção contra atmosfera, sujeira e poeira
Eficiente em Espaço: Pegada compacta com todas as operações acessíveis pela frente do aparelho de manobra
Custo-Benefício: Requisitos de espaço reduzidos, longa vida útil e compartimentos de gás sem manutenção

Especificações Técnicas

Item	Unidade	Parâmetro
Tensão nominal	KV	33/36/40.5
Corrente nominal do barramento principal	A	400/630
Corrente nominal	A	630A
Frequência nominal	HZ	50
Corrente nominal de curta duração suportada	KA	20,25
Tempo contínuo nominal de curta duração	S	2
Corrente de pico nominal suportada	KA	50,63
Corrente nominal de fechamento em curto-circuito	KA	50,63
Corrente nominal de interrupção de carga ativa	A	630
Corrente nominal de interrupção em anel fechado	A	630
Corrente nominal de interrupção de carga de cabo	A	10
Corrente de resistência nominal de curta duração do seccionador de aterramento	KA	20
Duração nominal de curto-circuito do seccionador de aterramento	S	4
Corrente de pico nominal suportada do seccionador de aterramento	KA	50
Nível de isolamento nominal - Tensão suportável de frequência de 1min	KV	(fase a fase/ fase-terra) 42; (distância de isolamento) 48
Tensão suportável de impulso de raio (valor de pico)	KV	(fase a fase/ fase-terra) 75; (fase a fase/ fase-terra) 85
Resistência do circuito principal		≤400
Vida mecânica - Seccionador de carga	vezes	5000
Vida mecânica - Seccionador de aterramento	vezes	2000
Tensão suportável de frequência de 1min do circuito auxiliar	KV	2
Pressão nominal do gás SF6 (pressão manométrica a 20ºC)	Mpa	0.04
Taxa anual de vazamento de gás SF6		<=0.2%
Grau de proteção do invólucro isolado a gás		IP67
