Descrição do produto:
O disjuntor de vácuo de alta tensão de tipo ZW32 é um interruptor de alta tensão exterior com uma tensão nominal de 12/24 kV e AC trifásico 50HZ.É utilizado principalmente para quebrar e fechar a corrente de carga e corrente de curto-circuito dos sistemas de energia, e é adequado para protecção e controlo em subestações, empresas industriais e de mineração e redes de distribuição urbanas e rurais.É particularmente adequado para locais de operação frequentes e automação de distribuição urbana e rural.
Parâmetros técnicos:
| Atributo do produto |
Valor |
| Nome do produto |
Interruptor de vácuo de alta tensão |
| Potência nominal do motor de armazenamento de energia |
40/70 W |
| Tempo de encerramento do contato |
≤ 3 ms |
| Pico nominal Resistir à corrente (pico) |
50/63 KA |
| Corrente nominal |
630/1250 A |
| Resistência de circuito do disjuntor |
< 80 μΩ |
| Voltagem nominal |
12/24 kV |
| Horário de encerramento |
25 ~ 60 S |
| Assincronia de abertura e fechamento de três fases |
≤ 2 ms |
| Vida mecânica |
CB:10000 vezes Desconector:2000 vezes |
| Tempo de interrupção |
18 ~ 45 S |
Estrutura do produto:

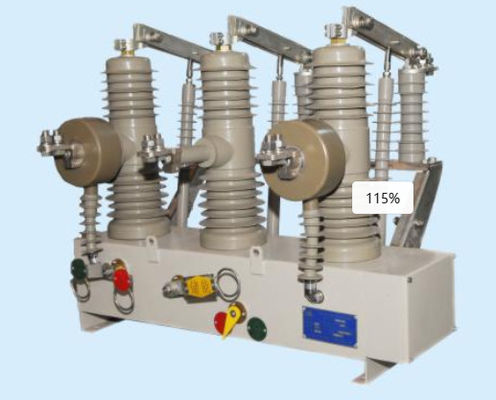

O disjuntor tipo porta ZW32 é composto principalmente por um pólo integrado selado sólido, um transformador de corrente, um mecanismo operado por mola e uma base.O mecanismo de funcionamento da mola e poste são fixados na base, e a estrutura de vedação entre o poste de vedação integrado, o transformador de corrente e o mecanismo de funcionamento da mola é adequada para ambientes externos.uma estrutura simples e clara, fácil de instalar, e pode satisfazer os requisitos da distância de abertura da câmara de extinção de arco e ultrapassagem sem ajuste durante a instalação.Este tipo de disjuntor também reserva contatos de interruptor auxiliares, que podem satisfazer plenamente as diferentes necessidades dos utilizadores.
1. Pilar de pólo 2. Transformador de corrente 3. Caixa institucional 4. Mecanismo operado por mola 5. Caixa terminal
Inspecção e manutenção dos produtos:
1 Devido à sua estrutura de concepção especial, o disjuntor nesta coluna pode garantir a utilização livre de manutenção a longo prazo para os utilizadores.Recomenda-se que os utilizadores realizem um teste de tensão de resistência de frequência de potência a cada três anos aproximadamente., e limpar regularmente as partes de isolamento do disjuntor de acordo com o nível de poluição ambiental local.
2 Não é permitido aos utilizadores substituir ou utilizar, à vontade, componentes eléctricos que não sejam conformes com as especificações originais do modelo.
3 Os operadores devem compreender o desempenho, a instalação, o ajuste e os conhecimentos de manutenção do mecanismo, registar quaisquer problemas encontrados durante a operação,e notificar o fabricante, se necessário.
