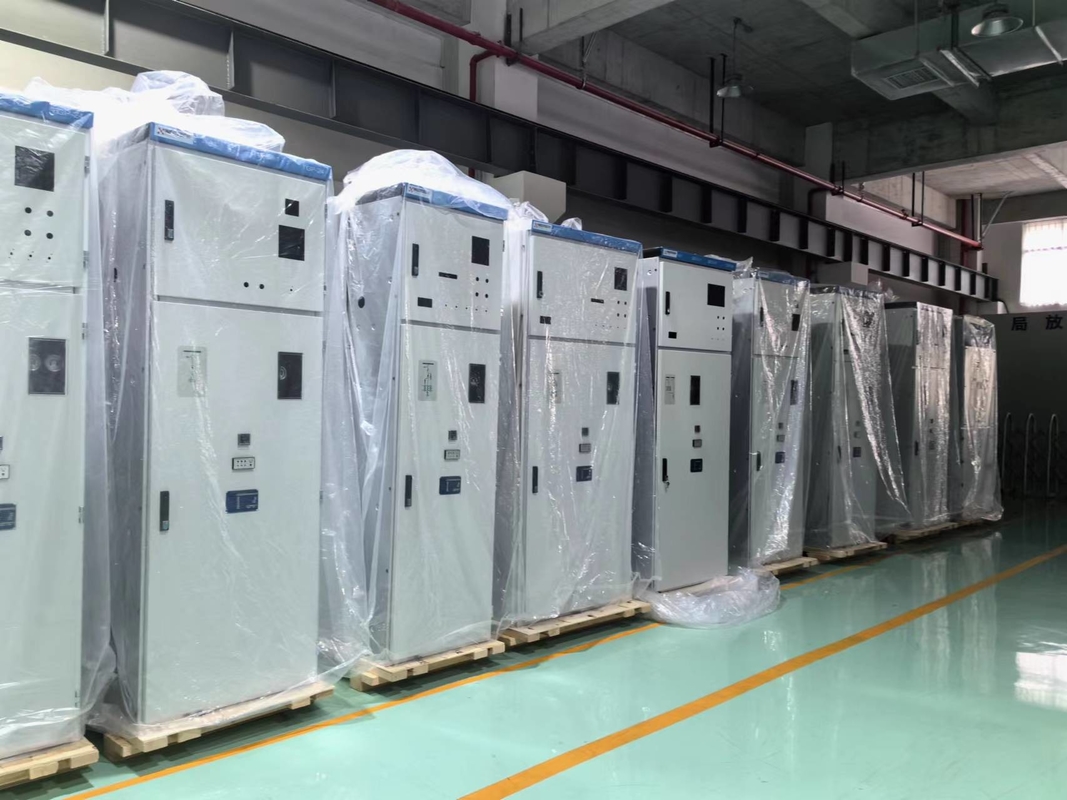

Modular Design Gas Isolated Switchgear Proteção IP4X Curto-circuito nominal

Garantia da qualidade:

A garantia da qualidade dos produtos baseia-se na melhoria contínua do processo de investigação, desenvolvimento, conceção e produção de produtos que satisfaçam todos os aspectos do sistema de qualidade.A fábrica de produção obteve a certificação ISO 9001.

O produto passou por um ensaio de tipo no centro nacional de ensaio de alta tensão com elementos especificados. Os parâmetros básicos e as especificações técnicas estão em conformidade com as seguintes normas:

IEC62271-200 Equipamento de comutação e controlo de corrente alternada de metal para tensões nominais superiores a 1 KV e inferiores a 52 KV

GB/T 3906 Equipamento de comutação e controlo de corrente alternada de metal para tensões nominais superiores a 3,6 KV e inferiores a 40,5 KV

DL/T 404 Equipamento de comutação e controlo de corrente alternada de metal para tensões nominais superiores a 3,6 KV e 40,5 KV

GB/T 1984 HV AC Interruptor de circuito

GB/T 1985 HV AC Desconector e interruptor de ligação à terra

Condição de funcionamento:

Altitude: não superior a 3000 m acima do nível do mar.

Temperatura ambiente: Máximo: +40°C, Mínimo: -40°C;

Umidade relativa: média diária não superior a 95%, média mensal não superior a 90%;

Nenhuma poluição aparente de gases corrosivos ou combustíveis ao redor;

Não há vibrações violentas regulares, a intensidade sísmica não é superior a 8

Nota: se ocorrer desvio das condições normais de serviço, o cliente pode negociar com o fabricante.

Parâmetros elétricos de CInterruptor de circuito:

Estrutura e funções do equipamento de ligação:

Figura de estrutura padrão para cabo cone externo de saída, disjuntor horizontal, barramento lateral estendido, tensão nominal: 12-24KV, corrente nominal: 630~1250A
