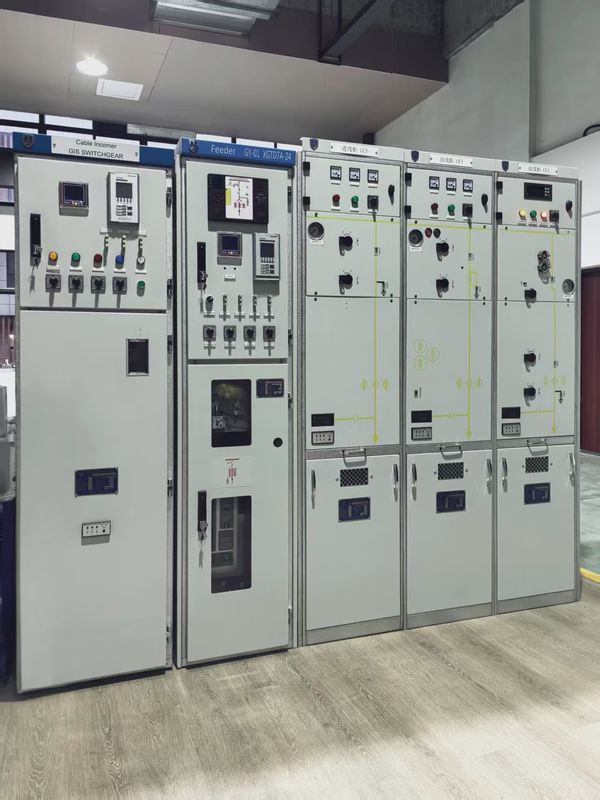

XGTD7-(12/24)40.5 Cubículo Metálico Interior Isolado a Gás
Introdução geral
O cubículo metálico interior isolado a gás da série XGN (XGTD7)-(12/24) 40.5 (doravante denominado "cubículo C-GIS") é um cubículo que utiliza um disjuntor a vácuo operado por mola, um seccionador/interruptor de terra de três posições operado eletricamente, TC/PT e pára-raios como componentes principais, e veda completamente todos os condutores de alta tensão no invólucro metálico com gás como meio isolante.
O produto possui características de combinações flexíveis, grande segurança, lógica de intertravamento completa, bem como extensibilidade, miniaturização e isenção de manutenção. Por isso, é comumente usado na construção de infraestrutura para estações de energia, subestações de energia, pacotes de transformadores móveis, edifícios que possuem tensão nominal de 35kV ou inferior. Especialmente para alguns ambientes severos, como alta altitude, alta poluição e alta umidade.
A garantia da qualidade do produto é baseada em pesquisa, desenvolvimento, projeto e produção exigidos pelo sistema de qualidade e continua a melhorar. Portanto, está em total conformidade com a versão mais recente ou versão revisada do seguinte padrão, mas não se limita a eles. GB3906 Equipamentos de manobra e controle blindados a metal de 3,6 ~ 40,5 kVCA
GB/T 11022 Requisitos técnicos comuns para padrões de equipamentos de manobra e controle de alta tensão DL/T 404 Equipamentos de manobra e controle blindados a metal de 3,6 ~ 40,5 kVCA
GB1984 Disjuntor CA
GB 1985 Seccionador e interruptor de terra CA
GB 11032 Pára-raios de óxidos metálicos sem folga CA
IEC62271-200 Equipamentos de manobra e controle blindados a metal CA com tensão nominal acima de 1kV, 52kV e abaixo
EN 50181 Bucha plug-in para equipamentos com tensão nominal de 1kV~52kV e corrente de 250A~2500A
Tipo e designação
Parâmetro técnico
