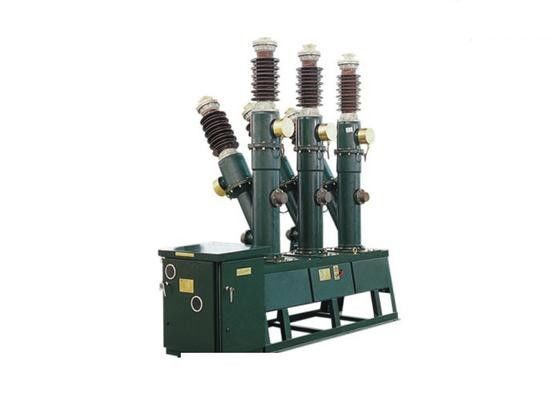

o quadro 40.5KV exterior - datilografe o interruptor SF6/interruptor de alta velocidade do ar
Vista geral
LW8-40.5 o tipo interruptor exterior da alta tensão SF6 da C.A. é um tipo do equipamento bonde exterior da alta tensão, trifásico, C.A. 50Hz. está usado não somente para o controle e a proteção para o sistema da transmissão de energia 35kV e de distribuição, mas igualmente para o interruptor de conexão e a abertura e banco de fechamento do capacitor, assim como para a medida e a proteção quando é equipado com o transformador atual.
Este interruptor é equipado com CT14 o tipo mecanismo de funcionamento da mola. E é conformado às exigências do padrão de GB1984-89 e de IEC56.
Ambiente de aplicação
a. Altura a ser não mais de 1000m.
b. Temperatura ambiental: -30ºC - + 40ºC, o valor médio de 24H a ser não mais do que 35ºC;
c. Humidade relativa: o valor médio diário a ser não mais de 95%, valor médio mensal a ser não mais de 90%,
d. Velocidade do vento: não mais do que 35km/s
e. A condição da contaminação a ser III a categoria, distância de dispersão da bucha da porcelana será 1050 milímetros (relação nominal da dispersão a ser não menos do que 25mm/kV);
f. O ar ambiental deve estar livre do material inflamável, do perigo explosivo, da agitação corrosiva e intensiva química.
Tabela 1
Não. | Artigo | Unidade | Parâmetro | |
1 | Tensão avaliado | quilovolt | 40,5 | |
2 | Nível avaliado da isolação | tensão de withstand de frequência de poder 1min | quilovolt | 185/215 (fratura) |
Tensão de withstand de impulso do relâmpago | 95/118 (fratura) | |||
3 | Corrente avaliado | A | 2000 | |
4 | Resistência mecânica | tempo | 5000 | |
5 | Pressão avaliado do gás SF6 (pressão do medidor 20ºC) | Mpa | 0,45 | |
6 | Travando a pressão (pressão do medidor 20ºC) | Mpa | 0,40 | |
7 | A mais baixa temperatura ambiental | ºC | -30 | |
8 | Rated procura um caminho mais curto a quebra da corrente | kA | 31,5 | |
9 | Rated procura um caminho mais curto a fatura da corrente (o pico) | kA | 80 | |
10 | Corrente avaliado do withstand do curto período de tempo (corrente térmica) | kA | 31,5 | |
11 | Corrente máxima avaliado do withstand (corrente dinâmica) | kA | 80 | |
12 | Para fora--fase avaliado que quebra a corrente | kA | 7,9 | |
13 | Quebrando os tempos do avaliado procuram um caminho mais curto a quebra da corrente: | tempo | 16 | |
14 | Tempo próximo | s | ≤0.1 | |
15 | Abra o tempo | s | ≤0.06 | |
16 | Sequência avaliado da operação | O-0.3s-CO-180s-CO | ||
17 | Corrente de quebra/de abertura Rated do único grupo do capacitor | A | 400 | |
18 | A última vez de procura um caminho mais curto a corrente | s | 4 | |
19 | Taxa do escapamento SF6 (anual) | ≤1 | ||
20 | Índice de umidade do gás SF6 (20ºC) | Ppm (v/v) | ≤150 | |
21 | Tensão de funcionamento Rated do mecanismo da operação da mola | |||
Tensão da bobina de fechamento e de abertura | V | C.A. 220, 380 C.C.: 48, 110, 220 |
||
Tensão do motor do armazenamento de energia | V | C.A. 220 C.C. 220 |
||
22 | Peso do gás SF6 | quilograma | 8 | |
23 | Peso do interruptor (que inclui o mecanismo da operação) | quilogramas | 1400 |
Tabela 2
Não. | Artigo | Unidade | Exigências técnicas | Condições e métodos de teste |
1 | Curso do contato móvel | milímetro | 95±2 | A medida do curso móvel do contato refere darawing12 |
2 | Afastamento entre contatos | milímetro | 605±1.5 | A medida do afastamento entre o contato móvel e fixo refere a tiragem de 12a |
3 | Trifásico interruptor-em asynchrony | Senhora | ≤3 | A medida da diferença da distância do polo entre o contato móvel e fixo refere darawing14 |
4 | Interruptor-fora trifásico asynchrony | Senhora | ≤2 | A medida da diferença da distância do polo entre o contato móvel e fixo refere a tiragem de 15 |
5 | Resistência do laço principal | μΩ | ≤120 | A medida ao método da queda de tensão da C.C., pôs em 100A |
6 | Velocidade no instante do toque dos contatos | m/s | 3.2±0.2 | O método avaliado da tensão e da medida refere a tiragem de 14 |
7 | Velocidade no instante do desligamento dos contatos | m/s | 3.4±0.2 | O método avaliado da tensão e da medida refere o desenho 15 |
8 | Curso da culinária da fatura | milímetro | 10+0.5 -0,1 | Refira a tiragem de 6 sob o estado de fechamento |
9 | posicionando a diferença do curso da culinária da fatura | milímetro | 1-2 | Refira a tiragem de 6 sob o estado de fechamento |
10 | Carregamento parcial 40.5kV 25.7kV |
PC | 20 | Na pressão de gás avaliado, use o instrumento parcial para pôr 40.5kV entre dois fios que parte para 1min, a seguir deixe-o cair a 25.7kV equably |
PC | 10 |
