Interruptor de alta tensão de 24 KV com câmara de extinção por arco de vácuo e processo APG

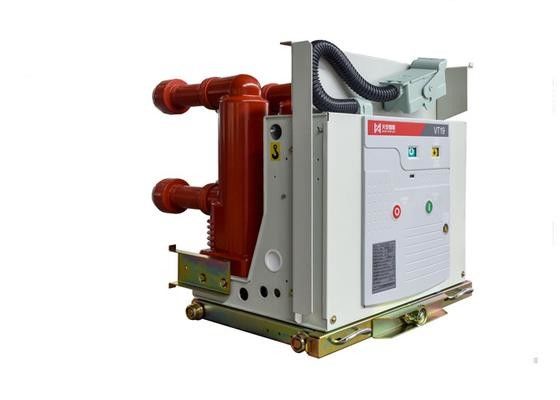

Imagem Grande : Interruptor de alta tensão de 24 KV com câmara de extinção por arco de vácuo e processo APG

Detalhes do produto:

Lugar de origem:	China
Marca:	Tianan Electric
Certificação:	GB1984、GB/T11022、DL/T403 and IEC62271
Número do modelo:	VT19-24

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 UNIDADE
Preço:	Pending
Detalhes da embalagem:	CAIXAS DE MADEIRA
Tempo de entrega:	35 dias do trabalho
Termos de pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Habilidade da fonte:	2000pcs/ano

Contato

Descrição de produto detalhada

Tensão nominal:

Pólos embutidos:

Processo APG

Corrente nominal:

630 A, 1250A

Tipo:

Tipo fixo / Tipo de carro de mão

Destacar:

interruptor de alta tensão do vácuo

interruptor da alta tensão

Interruptor de alta tensão de 24 kV com câmara de extinção de arco de vácuo AC

NINGBO TIANAN (GROUP) CO., LTD.

Visão geral do produto

O disjuntor de vácuo de alta tensão para interiores VT19-24 é projetado para sistemas elétricos de CA de três fases que operam a 50 Hz e 24 kV.Este interruptor serve como um componente de controle e proteção nas operações de mineração, centrais elétricas e subestações.A sua concepção especializada torna-o particularmente adequado para aplicações que exigem uma operação frequente em condições de corrente nominal ou múltiplas interrupções de correntes de curto-circuito..

Este disjuntor cumpre normas nacionais e internacionais, incluindo GB1984, GB/T11022, DL/T403 e IEC62271.Possui mecanismos de bloqueio fiáveis e pode ser utilizado tanto em configurações de instalação fixa como montadas em camião.

Estrutura da câmara de extinção de arco de vácuo

A câmara de extinção de arco de vácuo é o componente principal responsável por suportar, fazer e quebrar a energia de corrente.Fornece uma capacidade superior de extinção de arco e durabilidade operacional prolongada.

Revestimento de isolamento:Construído a partir de alumínio cerâmico de alta intensidade, soldado com coberturas de aço inoxidável em ambas as extremidades para formar uma cavidade completamente selada.
Cobertura de escudo metálico:A camada interna compõe ou condensa rapidamente a humidade metálica gerada durante as operações de fabricação e quebra de terminais,Restaurar rapidamente a intensidade do meio de isolamento, protegendo simultaneamente o gabinete cerâmico contra danos causados por salpicamentos de metal.
Tubos de acordeão de aço inoxidável:Este componente crítico permite que o terminal móvel funcione dentro da câmara de apagamento de arco totalmente fechada,com o seu desempenho de vedação e longevidade sendo fatores-chave na determinação da durabilidade mecânica da câmara de apagamento por arco de vácuo.
Tecnologia de terminais:Utiliza terminais de cromo-cobre com tecnologia de fundição avançada para garantir uma função de quebra confiável, durabilidade elétrica e níveis reduzidos de sobrevoltagem operacional.

Parâmetros técnicos dos disjuntores de 24 kV

Parâmetro	Especificações
Voltagem nominal	24 kV
Frequência nominal	50 Hz
Impulso de iluminação nominal Resistir à tensão	125 kV
Frequência de potência nominal de 1 min Resistir à tensão	65 kV
Sequência de operação nominal	O-0.3s-CO-180s-CO
Corrente nominal (A)	6301250 1250 1600, 2000, 2500
Corrente nominal de corte de curto-circuito (r.m.s, kA)	25 de 20 de 31.5
Corrente de produção de curto-circuito nominal (valor máximo, kA)	50/63.
Tempo de curta duração nominal Tempo contínuo de resistência à corrente/circuito curto (kA/s)	2025/4... 31/5/4
Valor máximo nominal resistência à corrente (kA)	50/63.
Tempos de ruptura do curto-circuito nominal	Trinta vezes
Duração mecânica	20Mil vezes.
Peso	Tipo fixo: ≤250kg. Tipo de camião: ≤350kg.

Características operacionais

Características	Unidade	Valor
Distância do terminal de contacto	mm	12 ± 1
Viagem excessiva	mm	4 ± 1
Abertura e fechamento assíncrono de três fases	ms	≤ 2
Tempo de activação do terminal de contacto de fechamento	ms	≤ 2
Horário de fechamento e de abertura - abertura	ms	≤ 50
Horário de encerramento e de abertura - encerramento	ms	≤ 70
Velocidade média de abertura (após abertura de 6 mm)	m/s	1.4±0.3
Velocidade média de fechamento (depois de fechar 6 mm)	m/s	00,8 ± 0.2
