Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material de shell: | Liga de alumínio | Corrente nominal: | 250A |
|---|---|---|---|
| Tensão nominal: | 40.5KV (24KV) | Escala da aplicação: | Central elétrica, subestação do transformador e etc. |
| Realçar: | switchgear bonde de alta tensão,switchgear isolado gás |
||
O gás interno isolou o metal do compartimento - Switchgear folheado C - SOLDADOS
Vista geral
O Switchgear Metal-folheado de isolamento do gás XGN49-40.5 interno (referido em seguida como “C-GIS ") é um produto alta-tecnologia que seja pesquisado, tornado e fabricado com base na introdução da tecnologia de instituto de pesquisa do poder de Longyuan da federação da indústria energética de China.
Preste serviços de manutenção à condição ambiental:
Temperatura do ar: Máximo: +40, minuto: -25 (a média não é mais de 35 em 24 horas)
Altura acima do nível do mar: <>
Umidade do ar: A humidade relativa média medida em 24 horas não é mais de 95%, a humidade relativa média pelo mês não é mais de 90%, a pressão de vapor média da água medida em 24 horas não é mais do que 2.2kPa, a pressão de vapor média da água pelo mês não é mais o kPa de 1,8.
Sem vibração pesada frequente
A escala da interferência eletromagnética da indução do sistema secundário não é mais do que 1.6kV
As circunstâncias excluídas de cima de são com necessidade do negócio com o fabricante.
Parâmetros
| Artigo | Unidade | Parâmetro | |
| Tensão avaliado | quilovolt | 40,5 | |
| Corrente avaliado | A | 5~1250 | |
| Frequência avaliado | Hertz | 50 | |
| Tensão de withstand de frequência de poder avaliado (1min) | Fase à fase, fase à terra | quilovolt | 95 |
| Distância da isolação | 110 | ||
| Tensão de withstand de impulso avaliado do relâmpago | Fase à fase, fase à terra | quilovolt | 185 |
| Distância da isolação | 215 | ||
| tensão de withstand de frequência de poder 1min do circuito de controle auxiliar | V | 2000 | |
| Rated procura um caminho mais curto a quebra da corrente (o valor eficaz) | kA | 20 25 31,5 | |
| Rated procura um caminho mais curto a fatura da corrente (o tempo máximo) | kA | 50 63 80 | |
| Corrente avaliado do withstand do curto período de tempo | kA | 20 25 31,5 | |
| Corrente máxima avaliado do withstand | kA | 50 63 80 | |
| Rated procura um caminho mais curto o mantimento do tempo | s | 4 | |
| Graus de proteção | IP67/IP4X | ||
| Cada resistência principal do circuito do retorno da fase | μΩ | ≤250 | |
| Pressão de gás SF6 avaliado (20°C) | Mpa | 0,05 | |
| Pressão de gás SF6 mínima (20°C) | Mpa | 0,02 | |
| Taxa anual da perda do gás SF6 | % | ≤1 | |
| Tensão avaliado do circuito de controle auxiliar | V | DC110/220, AC220 | |
| Dimensões (Width×Depth×Height) | milímetros | (600~1200) ×1400×2650 | |

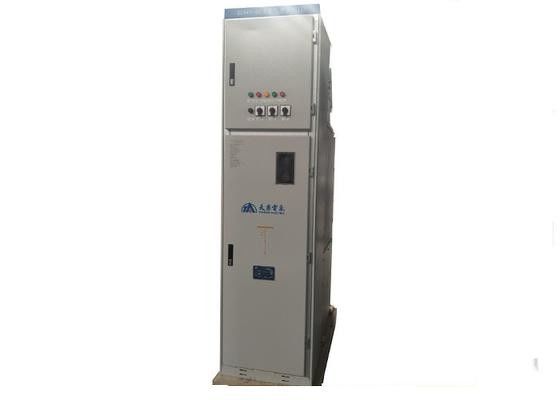

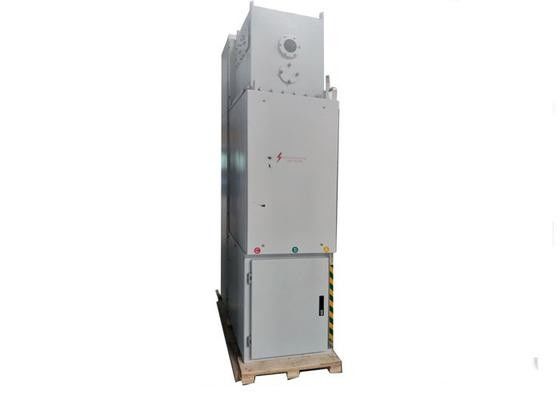

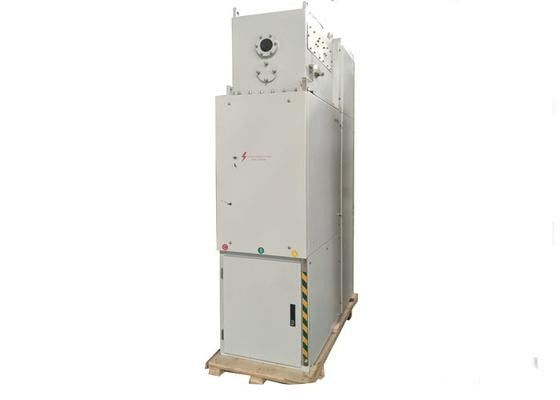

Imagem
