Detalhes do produto:
Condições de Pagamento e Envio:
|
Materiais: | Aço Inoxidável | Tipo: | Caixas elétricas da caixa de distribuição |
---|---|---|---|
Aplicação: | Transmissão de Electric Power | Capacidade avaliado: | 2000/1000KVA |
Tensão nominal: | 40.5kV | Símbolo de conexão: | DYn11 ou Yyn0 |
Realçar: | subestação empacotada do transformador,Subestação da distribuição de poder |

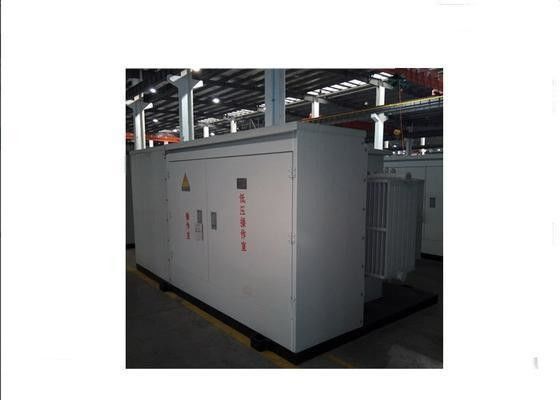

Subestação de tipo americano, estação compacta instalada solar/do picovolt transformador
Vista geral:
A subestação combinada solar do transformador da série ZGS-Z.G-/35 é um equipamento elétrico especial que integra o transformador elevador, o fusível limitado atual da alta tensão, o interruptor da carga, o interruptor do LV e equipamentos auxiliares relacionados. Transforma a tensão 0.69kV produzida pelo motor do poder do picovolt em 11kV, e output a eletricidade através do circuito do cabo 35KV, que é o equipamento ideal no equipamento do conjunto completo das energias eólicas.
Características do produto:
A estrutura é construção de aço, com o aço soldado junto, parte externa do quadro recebe a placa da liga de alumínio, camada especial da pintura, fá-la tem propriedades mecânicas fortes, desempenho da resistência de corrosão.
o substaion combinado para a estrutura inteira, com a placa de aço foi dividido três na sala pequena relativamente independente, câmara namedly de alta pressão, câmara do transformador e o chmber da baixa pressão, cada sala que ilumina-se toda por muito tempo com a porta aberta e automática abre. de toda a parte superior do alojamento e em torno tem o calor - camada de isolamento, interno equipado com a temperatura e dispositivo de controle da umidade, pode adaptar-se a de alta temperatura e as alterações climáticas severas da área de alta pressão, a fim fazer a temperatura na estabilidade do armário e impedir o orvalho interno e alongar a vida útil do instrumento, melhoram a estabilidade da caixa e a confiança.

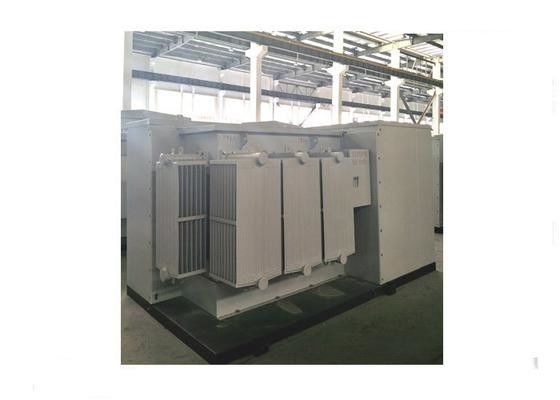

O transformador com manutenção livre da elevação da temperatura de pequenas perdas, baixa, o de baixo nível de ruído, o completo do selo óleo-imergido ou tipo insulationdry transformador da resina de cola Epoxy, personifica inteiramente para salvar a energia, benéfica ao ambiente do th, a operação do actuall para encontrar a carga a curto prazo sobre exigências do laod.
Condições ambientais normais para o serviço:
1. A altura será em 2000 m;
2. A variação da temperatura ambiental será: -40ºC~+40ºC;
3. A velocidade do vento exterior não deve excede 35m/s;
4. Humidade relativa: o valor médio diário não excederá 95%, valor médio mensal 90%;
5. Ambiente do serviço: instalado nos locais sem o perigo do fogo ou da explosão, o quinto sério, a corrosão química e a vibração feroz.
6. Quando transcenda as condições ambientais normais acima para o serviço, os usuários podem negociar connosco para resolver.

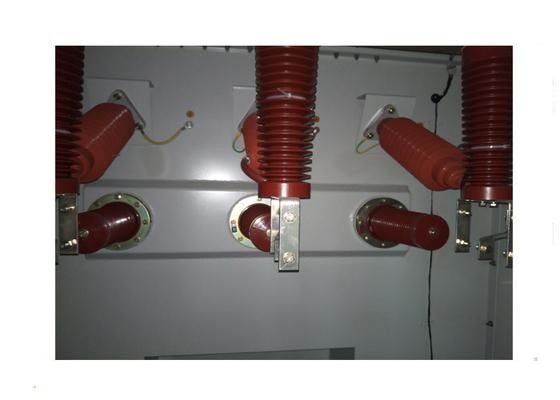

Parâmetro do interruptor imergido óleo da carga 40.5kV
Artigo | Unidade | Parâmetro | ||
Tensão avaliado | Quilovolt |
40.5Kv |
||
Corrente avaliado | A | 315 | 630 | |
Frequência avaliado | Hertz | 50 | ||
Rated procura um caminho mais curto a corrente do withstand | kA/2s | 12,5 | 20 | |
Corrente máxima avaliado do withstand | kA | 31,5 | 50 | |
Resistência mecânica | épocas | >2000 | ||
1 tensão de withstand mínima do poder (fase-à-fase, fase-à-terra) | quilovolts | 95 | ||
Nível do impulso de relâmpago (fase-à-fase, fase-à-terra) | Quilovolt |
185 |
