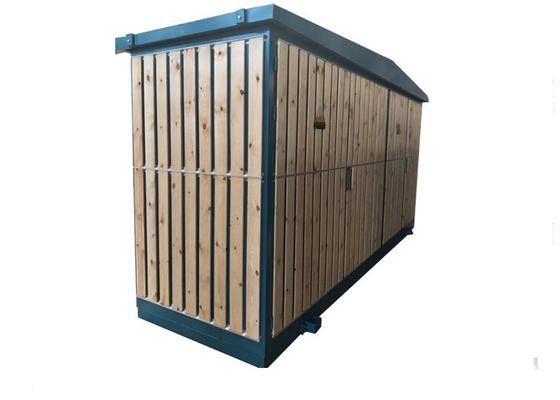

Caixa de ramificação do cabo da unidade principal do anel externo 12/24kV com revestimento de aço inoxidável e corrente nominal de 630A

Imagem Grande : Caixa de ramificação do cabo da unidade principal do anel externo 12/24kV com revestimento de aço inoxidável e corrente nominal de 630A

Detalhes do produto:

Lugar de origem:	China
Marca:	TIANAN ELECTRIC
Certificação:	ISO9001:2000
Número do modelo:	DFT6-12

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	Pending
Detalhes da embalagem:	caixa de madeira
Tempo de entrega:	40 dias úteis/conjunto
Termos de pagamento:	L/C,T/T,D/P,D/A
Habilidade da fonte:	2000sets pelo ano

Contato

Descrição de produto detalhada

Tensão nominal:	12/24KV	Corrente nominal:	630A
Material da casca:	Aço inoxidável	Altitude:	≤1000m
Frequência nominal:	50Hz	Preço:	To be pending
Destacar:	subestação empacotada do transformador , Subestação da distribuição de poder

Caixa de ligação de cabo da unidade principal, caixa de medidor de eletricidade exterior de 12/24 kV

12/24 kV caixa de ligação do anel externo da unidade principal - caixa de medição de distribuição

Resumo do produto.

OCaixa de ramificação de cabo da série DFT6-12/24É uma nova geração de equipamento de alimentação exterior concebido paraSistemas de cabos de rede de energia de 12 kV e 24 kVÉ projetado paraaceitação e distribuição de energia, proporcionando funções de ligação, ramificação e transferência de cabos fiáveis em ambientes exteriores.

Com uma estrutura compacta e um gabinete esteticamente atraente, estecaixa de ramificação do cabo da unidade principal de anel (RMU)é especialmente adequado para locais comárea de instalação limitadaerequisitos ambientais elevados, incluindo:

Ruas da cidade
Áreas residenciais
Edifícios altos
Aeroportos
Portos e cais

Principais aplicações

A série DFT6-12/24 é utilizada para:

Conectando
Manutenção / ramificação
Continuidade do circuito do cabo
Transferência de circuitos de cabos ao ar livre

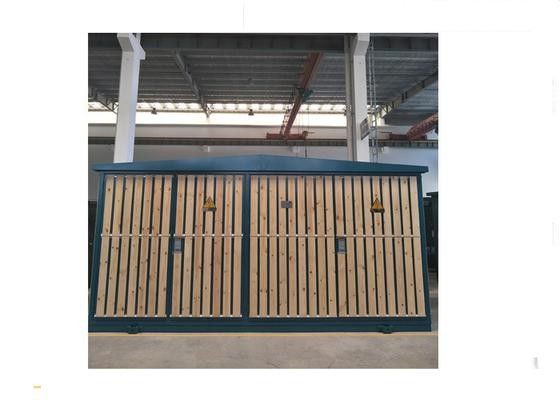

Opcional: Painel de madeira no interior da caixa - disponível a pedido do cliente.

Condições de serviço (ambiente normal de funcionamento)

Isto...Caixa de medição de distribuição ao ar livreEstá concebido para funcionar de forma fiável nas seguintes condições:

Parâmetro	Valor
Altitude	≤ 1000 m acima do nível do mar
Temperatura ambiente	-25°C ~ +40°C
Velocidade do vento	≤ 34 m/s
Vibrações severas regulares	- Não, não.

Características principais - Série DFT6-12/24

Conexão simples e fiável- instalação fácil
Estrutura totalmente isolada e completamente fechada- sem manutenção, à prova de pó e à prova de água
Baixo investimento inicial- poupa custos de comutadores e cabos
Pequena pegada- fácil integração no ambiente circundante

Principais parâmetros técnicos - FN26-12/24 SF6 Load Switch

Parâmetro	Unidade	Valor de 12 kV	Valor de 24 kV
Voltagem nominal	kV	12	24
Corrente nominal	A	630	630
Corrente de resistência a curto prazo	kA/s	25/2	25/2
Pico nominal Resistir à corrente	kA	63	63
Corrente de produção de curto prazo	kA/s	50/2	63/2
1min Frequência de alimentação Resistir à tensão	kV	42	65
Impulso de relâmpago Resiste à tensão	kV	75	125
Resistência mecânica	vezes	10,000	10,000
SF6 Pressão do gás (pressão de medição de 20 °C)	MPa	0.04	0.04
Taxa de fugas / ano	-	≤ 1%	≤ 1%

Parâmetros técnicos principais - Terminal de cabos

Parâmetro	Unidade	Valor de 12 kV	Valor de 24 kV
Voltagem nominal	kV	12	24
Corrente nominal	A	≤ 630	≤ 630
Secção transversal do cabo aplicável	mm2	25 - 400	35 - 400
Resistência do ponto de ligação	μΩ	40	45
Descarga parcial	Pc/kV	≤ 10 / 13	≤ 10 / 21.5
Tensão de estabilidade térmica nominal	kA/s	20/3	25/2
Tensão dinâmica nominal	kA	50	63
1min Frequência de alimentação Resistir à tensão	kV	42	65
Impulso de relâmpago Resiste à tensão	kV	75	125

Áreas de secção transversal de cabo condutor comumente utilizadas (mm2)

35, 50, 70, 95, 120, 150, 185, 240, 300, 400, e outros conforme necessário.
