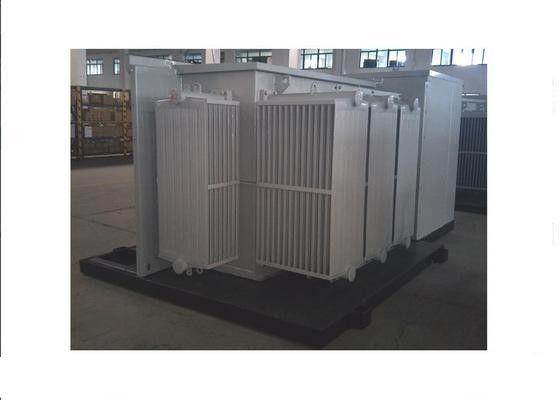

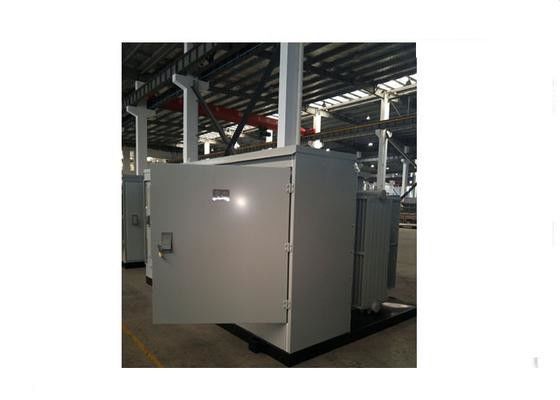

subestação compacta combinada 35kv do transformador para a geração das energias eólicas

Transformador combinado de 35 kV para geração de energia eólica / equipamento de energia elétrica

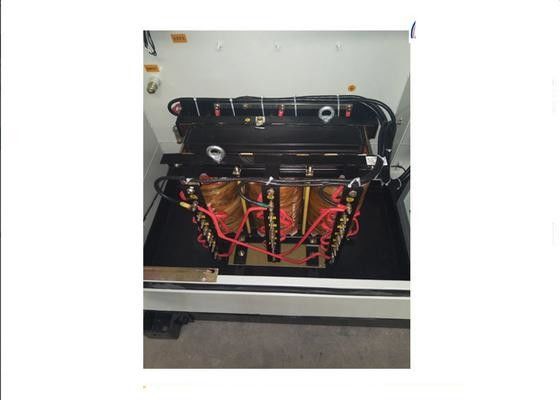

O transformador combinado da série ZGS-Z.F-□/35 para geração de energia eólica é o equipamento de energia elétrica dedicado que mantém o transformador de impulso, fusível HV, interruptor de carga,Interruptor LV e equipamento de apoio auxiliar relativo numa unidade completaÉ um equipamento de apoio ideal, pelo qual a tensão de 0,69 kV do conjunto de geração eólica sobe para 35 kV e a potência de saída para cima através da linha de cabo de 35 kV.

1Voltagem combinada
Tensão do sistema: 35 kV
Voltagem de trabalho máxima do lado HV: 40,5Kv
Tensão nominal no lado HV: 38,5 kV,360,75 kV, 35 kV
Tensão nominal do lado LV: 0,69 kV,0.66 kV
2Capacidade nominal:900 kVA·3350 kVA; ou conforme exigência do cliente
3. Faixa de detecção HV: ± 5% ou ± 2 × 2,5%
4Grupo de ligação: Dyn11 ou Yyn0
5Frequência nominal: 50 Hz
6Nível de isolamento
-35 kV do lado HV do transformador:
Frequência de potência resistência de tensão: 85 kV
Impulso de relâmpago pico resistir tensão: 200/220kV
- Lado do transformador LV:
Frequência de potência resistir à tensão: 5 kV
7.O controlador de condensação ou outro equipamento auxiliar pode ser adicionado no gabinete conforme pedido do cliente.
