Detalhes do produto:
Condições de Pagamento e Envio:
|
| Altura: | até 3000m | Tensão nominal: | 40,5 |
|---|---|---|---|
| Corrente nominal: | 630A | Corrente avaliado do fusível: | 50A |
| Realçar: | switchgear isolado gás,switchgear bonde de alta tensão |
||

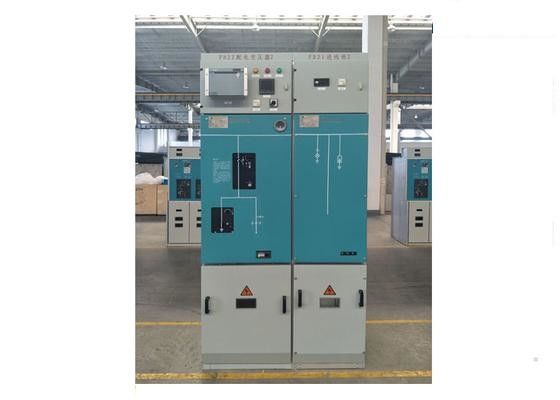

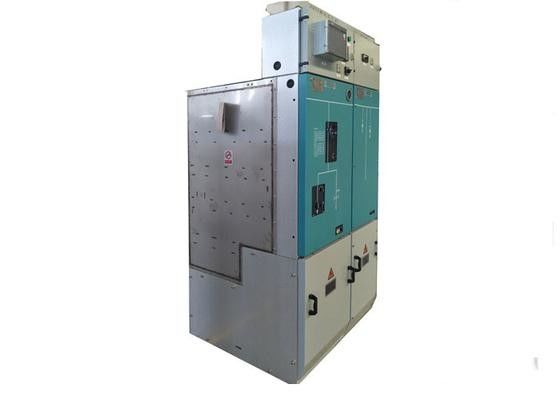

o gás do Switchgear de 40.5Kv Sf6 RMU isolado combinou o instrumento com o 3units
Característica técnica:
a. Equipado com o interruptor da carga, o instrumento do interruptor +fuse da carga e a unidade de função compostos do interruptor, sua função está muito completa.
b. Tem em forma de caixa comum da multi-função e tipo externo da extensão da barra para a escolha, pode realizar a combinação flexível de esquema múltiplo.
c. o volume pequeno, baixo peso, volume mínimo para um único é 500*1000*1750 (milímetro). É conveniente para o transporte, leva e a instalação.
d. É apropriado para o lugar que tem a alta demanda no espaço, tal como a torre do gerador de vento.
e. a operação fácil, utilização segura, manutenção conveniente, o switchgear pode prestar serviços de manutenção por 30 anos sem a manutenção.
f. O switchgear é projetado ser omniseal sem parte viva exposta e pode correr por muito tempo no ambiente severo.
Parâmetros:
| Nome | Unidade | Parâmetros | |
| Tensão avaliado | quilovolt | 40,5 | 24 |
| Corrente avaliado | A | 630 1250 2000 2500 | |
| Frequência avaliado | Hertz | 50/60 | |
| Tensão de Withstand de frequência de poder avaliado (1min) | V | 95 | 65 |
| Tensão de Withstand de impulso avaliado do relâmpago | V | 185 | 125 |
| Avaliado procurar um caminho mais curto a quebra da corrente | kA | 20 25 31,5 | |
| Avaliado procurar um caminho mais curto a fatura da corrente | kA | 50 63 80 | |
| Corrente a curto prazo avaliado do Withstand | kA | 20 25 31,5 | |
| Corrente máxima avaliado do Withstand | kA | 50 63 80 | |
| A duração avaliado de procura um caminho mais curto | s | 4 | |
| Classe da proteção do cerco (armário Gás-enchido de Enclosure/HV) | IP67/IP4X | ||
| Resistência principal do circuito de cada fase | μΩ | ≤250 | |
| Pressão de funcionamento avaliado do gás SF6 (pressão de calibre para 20℃) | Mpa | 0,05 | |
| Pressão de funcionamento mínima do gás SF6 (pressão de calibre para 20℃) | Mpa | 0,02 | |
| Taxa anual do escapamento do gás do gás SF6 | % | ≤1 | |
| Tensão de funcionamento auxiliar avaliado do circuito | V | DC110/220 | |
| Dimensão do cerco (Width*Depth*Height) | milímetros | (600~1200) *1400*2500 | |
