Tipo exterior interruptor do poste da porcelana da alta tensão do vácuo enchido com o SF6

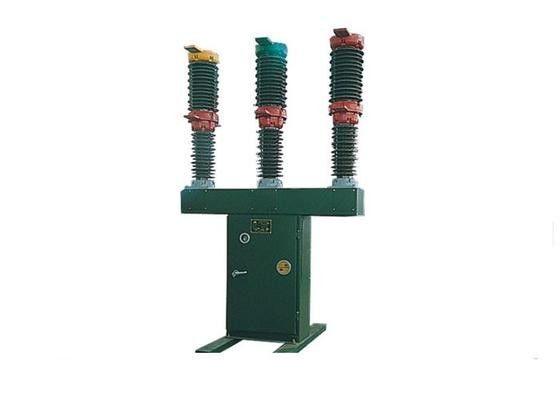

Imagem Grande : Tipo exterior interruptor do poste da porcelana da alta tensão do vácuo enchido com o SF6

Detalhes do produto:

Lugar de origem:	China
Marca:	Tianan Electric
Certificação:	VDE ISO9001-2000 CE
Número do modelo:	ZW30-40.5/2000-31.5

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 UNIDADE
Preço:	Pending
Detalhes da embalagem:	Caso de madeira
Tempo de entrega:	35 dias do trabalho
Termos de pagamento:	L/C, D/A, D/P, T/T, MoneyGram, Western Union
Habilidade da fonte:	1000 PCS/Year

Contato

Descrição de produto detalhada

Altitude:

até 3.000 m acima do nível do mar

Corrente nominal:

2000A

Tempo curto nominal Tempo contínuo:

Voltagem nominal:

40.5kV

Destacar:

Interruptor de circuito de vácuo interior

interruptor de alta tensão do vácuo

Interruptor de vácuo exterior HV de porcelana tipo Stanchion, cheio de SF6

Resumo

O disjuntor de vácuo HV externo ZW30-40.5/2000-31.5 (doravante designado por ZW30-40.5) pode ser utilizado no sistema de alimentação com tensão nominal de 40,5 KV,corrente nominal de 2000A e corrente alternada de três fases de 50Hz para proteger os equipamentos das empresas industriais e minerais, centrais eléctricas e subestações, que podem ser utilizadas como disjuntores de ligação nos locais de trabalho de funcionamento frequente.
Este produto cumpre os padrões GB1984-89 AC HV Circuit Breaker, IEC56 HV AC Circuit Breaker e JB3385-1996 3.6-40.5KV Indoor AC HV Vacuum Circuit Breakers.

Parâmetros

- Não, não.	Nome			Unidade	Valor
1	Voltagem nominal			kV	40.5
2	Nível de isolamento nominal	1min frequência de alimentação resistir à tensão	Teste a seco (fractura, fase a fase, terra)		95*
			Ensaio em estado úmido (a terra, isolamento externo)		80*
		Impulso de relâmpago resistir tensão (pico)			185*
3	Corrente nominal			A	2000
4	Corrente nominal de corte de curto-circuito			kA	31.5
5	Corrente nominal de produção de curta duração (pico)				80
6	Sequência de funcionamento nominal			0-0.3sCO-180s-CO
7	Corrente nominal de ruptura fora de fase			kA	8
8	Corrente nominal de ruptura do banco de condensadores simples			A	630
9	Duração nominal do curto-circuito			s	4
10	Tempos de ruptura de corrente de corte de circuito nominal			Tempo	20
11	Tempo de arco			ms	< 20
12	Tempo total de ruptura			ms	≤ 85
13	Resistência mecânica (CO)			Tempo	10000
14	Pressão nominal de gás carregado	Preenchimento com SF6 quando for utilizada a câmara de extinção de arco de vácuo TD-40.5W/2000-31.5 ((K))		MPa	0.02 ((20°C)
		Preenchimento com ar seco ou nitrogénio de alta pureza quando for utilizada a câmara de extinção de arco de vácuo TD-40.5W/2000-31.5 ((K))
15	Taxa anual de fuga de gás			Percentagem	≤ 1
16	Grau de vácuo da câmara de arco de vácuo	Fresco da câmara de arco da fábrica		Pai!	≤ 1,33X10^-3
		Período de armazenagem de 20 anos			< 6,6X10^-2

Tipo exterior interruptor do poste da porcelana da alta tensão do vácuo enchido com o SF6 0
