MV C-GIS SF6 Comutador isolado a gás Comutador compacto 12kV ~ 36kV 2500A 31,5kA para instalações industriais

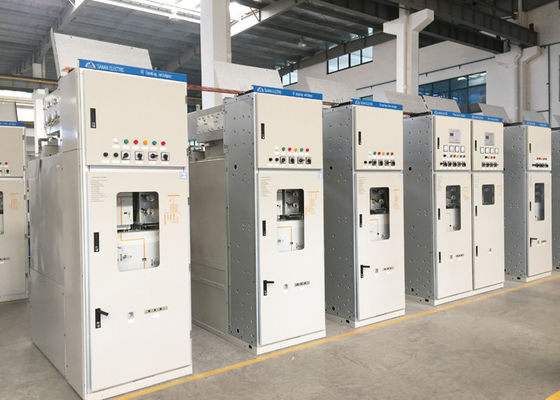

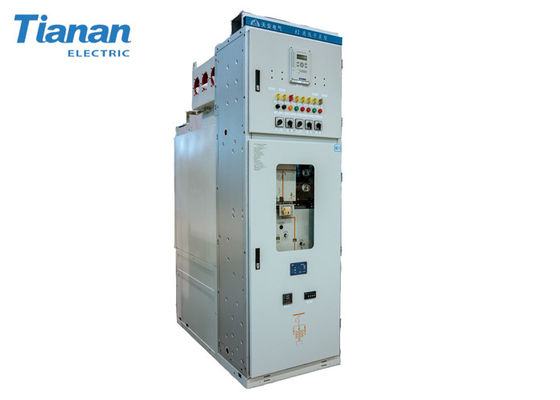

Imagem Grande : MV C-GIS SF6 Comutador isolado a gás Comutador compacto 12kV ~ 36kV 2500A 31,5kA para instalações industriais

Detalhes do produto:

Lugar de origem:	China
Marca:	Tianan Electric
Certificação:	XIHARI
Número do modelo:	XGN49

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 UNIDADE
Detalhes da embalagem:	pacote padrão da exportação
Tempo de entrega:	60 dias
Termos de pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Habilidade da fonte:	500 unidades/ano

Contato

Descrição de produto detalhada

Tensão:	24/12/36kV	Atual:	630~2500A
Isolamento:	Gás SF6	Altitude:	Até 5000M
Proteção:	IP65	Vida:	30 anos
Destacar:	switchgear folheado do metal , switchgear médio da tensão

Aparelho de Manobra Isolado a Gás em Média Tensão MV C-GIS SF6

Aparelho de Manobra Compacto GIS de 12kV ~ 36kV 2500A 31.5kA para subestações de transformadores, plantas industriais e aplicações de infraestrutura.

Visão Geral do Produto

Este aparelho de manobra isolado a gás atende a requisitos rigorosos de segurança na operação, segurança do pessoal, confiabilidade operacional, menor ocupação de espaço e manutenção reduzida. Projetado em conformidade com as normas IEC 62271-200, com componentes primários atendendo às normas internacionais relevantes. Acomoda disjuntores a vácuo de alto desempenho (VCB) testados de acordo com a IEC 62271-100. Adequado para sistemas de barramento simples e duplo para instalação interna.

Principais Características

Desenvolvido com tecnologia avançada da Toshiba Co., Ltd.
Excelente desempenho de isolamento com tamanho compacto, utilizando gás SF6 como meio isolante
Confiável desempenho de interrupção com disjuntor a vácuo para extinção de arco e mecanismo de operação de mola de longa duração
Alta confiabilidade com design de corpo selado, não afetado por condições externas
Design de estrutura segura com dispositivos independentes de liberação de pressão para proteção contra falhas internas
Confiável equipamento "cinco-prevenções" com intertravamento mecânico e elétrico
Fácil instalação com conexões de barramento isoladas externamente por sólido
Sala de cabos espaçosa para instalação conveniente

Especificações de 36kV / 40.5kV

Item	Unidade	Parâmetro Técnico
Tensão nominal	kV	36 \| 40.5
Nível de isolamento nominal	-	Tensão suportável de frequência de rede de 1 min: 70-95kV
Tensão suportável de impulso atmosférico	-	170-185kV
Corrente nominal	A	630, 1250, 2000, 2500
Corrente nominal de curta duração suportável de 4s	kA	25, 31.5
Corrente nominal de pico suportável	kA	63, 80
Pressão nominal de trabalho	MPa	0.05
Taxa anual de vazamento	%	<0.5%
Grau de proteção	-	Câmara de gás selada IP65, sala de controle IP4X
Dimensões (C×L×A)	mm	600(mín)×1700×2450

Especificações da Classe 12kV

Item	Unidade	Dados
Tensão nominal	kV	12
Corrente nominal	A	630, 1250, 2000, 2500
Frequência nominal	Hz	50/60
Tensão suportável nominal de frequência de rede	kV	45 (fase-fase/terra), 48 (entre folgas)
Tensão suportável nominal de impulso atmosférico	kV	75 (fase-fase/terra), 85 (entre folgas)
Tensão suportável de frequência de rede do circuito auxiliar de controle	V	2000
Corrente nominal de interrupção de curto-circuito	kA	20, 25, 31.5
Corrente nominal de fechamento de curto-circuito	kA	63, 80, 100
Corrente nominal de curta duração suportável	kA/s	25/4, 31.5/4, 40/4
Corrente nominal de pico suportável	kA	63, 80, 100
Grau de proteção	-	Compartimento com gás: IP67, Compartimento de BT: IP4X
Resistência do circuito principal	µΩ	<250
Pressão nominal de gás SF6 (20°C)	MPa	0.045
Pressão mínima de gás SF6 (20°C)	MPa	0.03
Taxa anual de perda de gás SF6	%	<1
Tensão nominal do circuito auxiliar de controle	V	CC 110/220, CA 220
Dimensões (L×P×A)	mm	500×1000×1850
