Descrição do produto:
O interruptor de desconexão de alta tensão é composto por vários componentes-chave, incluindo isoladores, contatos, mecanismo de operação e uma estrutura de suporte.Os isolantes são fabricados com materiais de alta qualidade e têm uma distância de arrasto de 16 mm/kVOs contatos são feitos de cobre ou liga de cobre e são concebidos para alta condutividade e baixa resistência.O mecanismo de operação é fácil de usar e fornece desempenho de comutação confiávelA estrutura de suporte é feita de aço e proporciona excelente estabilidade e durabilidade.
O interruptor de desconexão de alta tensão tem uma vida mecânica de 2000 vezes tanto para CB quanto para interruptor de aterramento.Pode funcionar a uma altitude de até 1000 metros e numa faixa de temperatura ambiente de -25 ~ 40°CO interruptor tem uma tensão nominal de 126 KV e é adequado para utilização em sistemas de energia de alta tensão.
O interruptor de desconexão de alta tensão é amplamente utilizado em sistemas de transmissão e distribuição de energia, bem como em outras aplicações onde a eletricidade de alta tensão está presente.É um instrumento essencial para garantir a segurança dos trabalhadores e dos equipamentos durante a manutenção, reparação e situações de emergência.
Características:
- Nome do produto: Comutador de desconexão de alta tensão
- Espessura do gelo: ≤ 100 mm
- Duração de vida mecânica: CB:2000 vezes; interruptor de ligação à terra:2000 vezes
- Corrente nominal: 1600/1250/630 A
- Altitude: ≤ 1000 m
- Distância do centro entre as fases: ≥ 2000 vezes
- Palavras-chave: Comutador de isolamento de alta tensão, Comutador de isolamento de alta tensão, Comutador de desconexão de alta potência
Parâmetros técnicos:
| Parâmetro técnico |
Descrição |
| Nome do produto |
Disjuntor de alta potência |
| Força de fixação da placa de contacto móvel da lâmina principal |
≥ 140±30 N |
| Frequência de potência resistir à tensão a 1 min (valor efetivo) |
230/265 KV |
| Distância do centro entre as fases |
≥ 2000 vezes |
| Corrente nominal |
1600/1250/630 A |
| Vidas mecânicas |
CB:2000 vezes ; interruptor de ligação à terra:2000 vezes |
| Resistência do circuito principal do interruptor de isolamento |
≤ 75 μΩ |
| Temperatura ambiente |
-25 ~ 40°C |
| Distância de isolamento entre fases |
≥ 1000 vezes |
| Espessura do gelo |
≤ 100 mm |
| Distância de arrasto dos isoladores |
16 mm/kV, 20 mm/kV, 25 mm/kV |
| Tipo de produto |
Ferramenta de corte de eletricidade |
Estrutura principal e princípio de funcionamento:

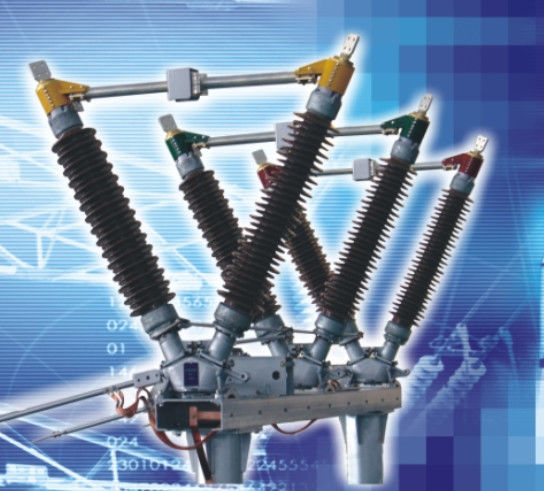

O interruptor GW5 (GT10) -126D/1600-40 de isolamento de alta tensão AC exterior é uma estrutura rotativa horizontal de coluna dupla, com cada pólo do interruptor constituído por uma base, um circuito de corrente,e dois isoladores de postesHá um par de engrenagens esquemáticas dentro da base que podem mover-se para cima e para baixo ao longo de seus respectivos eixos para ajustar a condição de malhagem das duas engrenagens.Os dois postes isolantes formam um ângulo em forma de V de
50°: o circuito de corrente está situado na extremidade superior do poste isolante.conduzindo assim o braço condutor ligado a ele para girar 90 graus, formando uma fratura horizontal e completando a abertura e o fechamento do circuito.
Utilização do produto:
GW5 (GT10) -126D/1600-40 Comutador de isolamento de alta tensão AC horizontal de interrupção única exterior é adequado para sistemas com uma frequência AC de 50Hz e uma tensão nominal de 110KV.Utilizados para ligar linhas de alta tensão em condições de não carga, bem como isolamento elétrico de barras de alta tensão, disjuntores e outros equipamentos elétricos em manutenção de linhas de alta tensão em funcionamento.Também pode ser utilizado para comutar pequenas correntes capacitivas ou indutivas.
