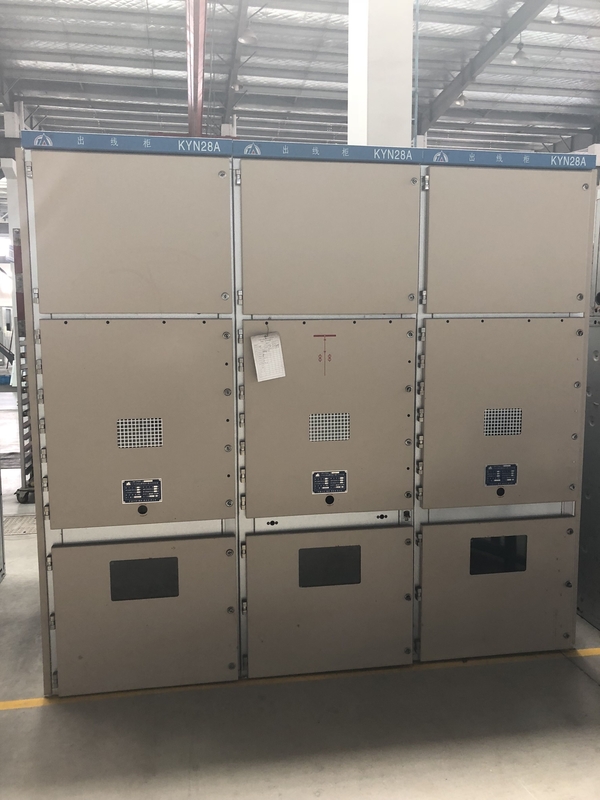

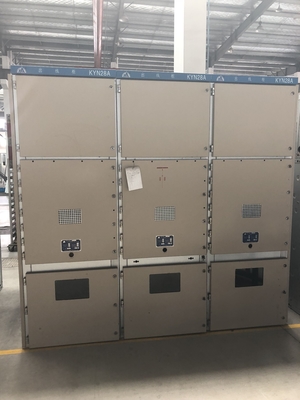

KYN28A-24 Interruptor removível revestido de metal com isolamento do ar

Descrição do produto:

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented systemÉ usado principalmente em usinas de energia, subestações, empresas industriais e de mineração e edifícios de grande altura para transformação e distribuição de energia,bem como para receber e distribuir energia elétrica, controlo, protecção e monitorização de linhas.

O equipamento de interrupção KYN28A cumpre os requisitos da IEC298, GB3906 e outras normas e possui funções de bloqueio para evitar o carrinho de mão do disjuntor empurrando-puxando com carga,evitar a abertura e o fechamento acidentais do disjuntor, evitar o fechamento do interruptor quando o interruptor de ligação à terra estiver na posição fechada, evitar a entrada acidental no compartimento de energia,e evitar o fechamento acidental do interruptor de ligação à terra quando carregado.

KYN28A é um equipamento de comutação montado no meio, miniaturizado, revestido de metal e isolado pelo ar. De acordo com os diferentes propósitos do carrinho de mão montado no meio, ele pode ser dividido em:Carrinho de mão com interruptor de circuito, carrinho de contato, carrinho de interruptor de carga, carrinho de isolamento, carrinho de PT, carrinho de medição, carrinho de fusível, carrinho de PT inferior, carrinho de detector de raio inferior, etc.O interruptor principal pode ser equipado com disjuntores de vácuo de fabricantes nacionais ou estrangeiros, como VS1 (VTD6), VT19, VD4, etc, que é realmente um dispositivo de distribuição de alto desempenho.

A concepção e fabrico do equipamento de ligação KYN28 cumprem as seguintes normas:

GB/T3906 Equipamento de comando e de ligação AC revestido de metal de 3,6 kV a 40,5 kV

GB/T11022 Requisitos técnicos comuns para as normas relativas aos equipamentos de comutação e controlo de alta tensão

GB/T1984 Interruptor AC de alta tensão

DL/T404 3.6kV~40.5kV Equipamento de comutação e controlo AC revestido de metal

IEC 62271-200 Equipamento de comutação e controlo de corrente alternada revestido de metal com tensão nominal igual ou superior a 1 kV e inferior a 52 kV

IEC 62271-100 Dispositivos de comutação e controlo de alta tensão - Parte 100: Interruptores de corrente alternada

Parâmetros técnicos:

Esboço de dimensões e diagrama de estrutura interna
