Descrição do produto:

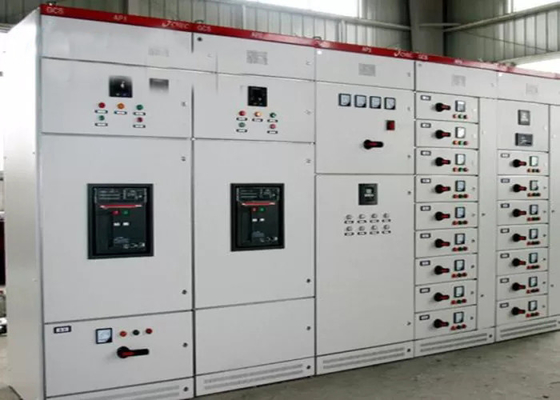

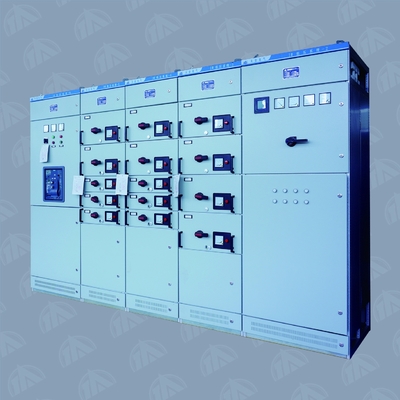

Dispositivos de ligação do tipo LV de extracção do tipo GCS (doravante designados "dispositivos"),É projetado pela equipe de design do Ministério da Indústria de Energia Elétrica e Ministério da Indústria de Energia Mecânica de acordo com os requisitos do Departamento de Indústria, organização do cliente e do projeto.
O sistema de transmissão elétrica de alta performance técnica, é adequado para as necessidades do mercado de energia em desenvolvimento.Este dispositivo passou a identificação do Ministério da Indústria de Energia Elétrica e do Ministério da Indústria de Energia Mecânica em Xangai, ganhou grande importância e afirmação nos departamentos de energia.
Ministério da Indústria de Energia Elétrica e Ministério da Indústria de Energia MecânicaNo momento, os equipamentos de comutação do tipo LV de extracção do tipo GCS são amplamente escolhidos e utilizados pelos utilizadores de energia.
Este dispositivo está em conformidade com a norma pertinente, como a IEC 61439-2, GB7251.12 < Dispositivo de comutação e dispositivo de controlo LV Parte 2: Dispositivo de comutação e controlo eléctrico completo>, GB/T 24274-2009 < Dispositivo de comutação e controlo de extracção LV>, etc.
Características:
1 Os materiais da estrutura principal são aço tipo C. Existem dois furos de módulo em dois lados do aço de perfis cuja distância central é de 20 mm e 100 mm, a instalação interna é flexível e fácil.
6.2 As câmaras de comutação são isoladas em câmara funcional, câmara de barras e câmara de cabos, sendo a função de cada câmara relativamente independente.
6.3 A forma estrutural da unidade do armário de alimentação num armário de gaveta pode ser dividida em três formas: armário de gaveta, armário de separação fixa, armário combinado de gaveta e de separação fixa.
6.4 Os tubos principais horizontais são instalados na parte superior da central, reservando o espaço traseiro para a saída de cabos, facilitando o trabalho no local.
6.5 A concepção do compartimento do cabo é fácil para o cabo entrar e sair.
6.6 As dimensões do gabinete são as seguintes:Não, não.Unidade:mm)
Aplicações:
Este dispositivo é adequado no sistema de distribuição de usinas de energia, petróleo, química, metalurgia, indústrias de fiação e outros edifícios de grande altura.Em sistemas altamente automáticos de centrais eléctricas e sistemas metalúrgicos, que precisava ser interface com o computador, este dispositivo é usado como dispositivo de distribuição LV completo para distribuição de energia, controle integrado do motor,compensação reativa utilizando no sistema de geração de energia e no sistema de distribuição de três fases AC 50 ((60) Hz, tensão nominal de trabalho 380V ((400V), (690V), corrente nominal de 4000A ou inferior a 4000A.
Apoio e Serviços:
1Temperatura ambiente
Max: +40°C, Min:-5°C, temperatura média diária não superior a 35°C. A capacidade deve ser reduzida para funcionar se a temperatura máxima for excedida.
2Ar limpo.
A humidade relativa não deve exceder 50% quando a temperatura máxima for de +40°C. Quando a temperatura for mais baixa, é permitida uma humidade relativa mais elevada, como 90% quando a temperatura for de +20°C,Mas o efeito da condensação deve ser considerado devido à mudança de temperatura..
3Altitude.
A inclinação da inclinação não é superior a 5 graus quando instalada, a altitude não é superior a 2000 m.
4No meio sem riscos de explosão, o meio não contém gás e poeira condutora que possam corroer o metal e danificar o isolamento.
5Se o utilizador tiver outras exigências especiais, por favor negocie com a nossa empresa.
