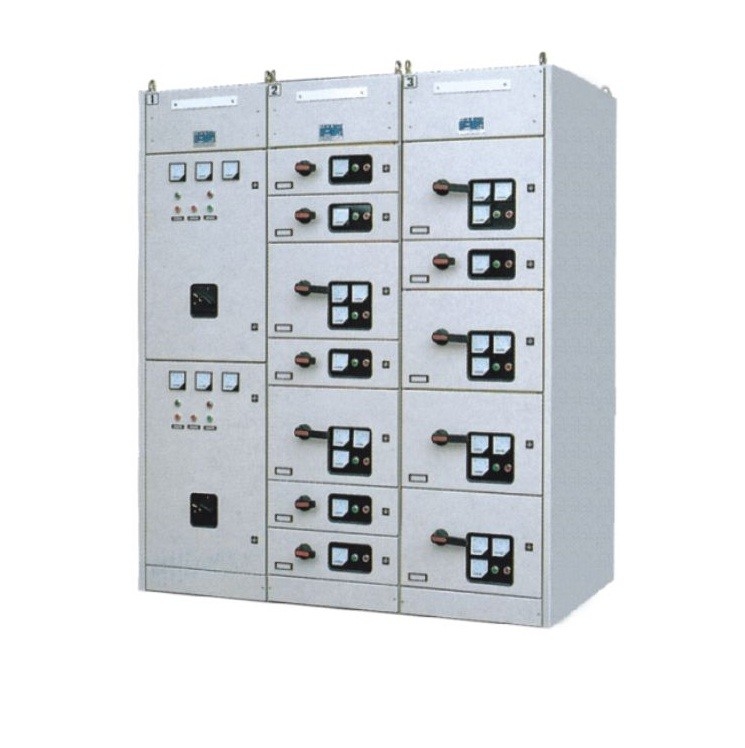

Descrição do produto:
O equipamento de comutação removível de baixa tensão da série GCK (doravante denominado equipamento de comutação) é desenvolvido pela nossa empresa, pois digere e absorve tecnologias avançadas de produtos internacionais semelhantes.Adopção pelo Conselho: três fases AC 50Hz, 60Hz, tensão nominal 660V, corrente nominal 5000A e bellowing três fases quatro fio e três fases cinco fio sistema de alimentação.Relativamente à aceitação e distribuição de energia elétrica, é adequado em usinas de energia, subestações, empresas industriais e de mineração, edifícios e hotéis, aeroportos, cais, etc.
Este produto está em conformidade com a norma internacional IEC 61439-2, a norma nacional GB 7251.12, com as características de elevada capacidade de ruptura, boa estabilidade térmica dinâmica, nova estrutura, esquema elétrico razoável e completo, série, forte aplicabilidade, elevado grau de proteção,é ideal Produtos renovados, o seu nível técnico atingiu o nível internacional contemporâneo.
Condições de serviço
- Temperatura ambiente: Max: +40°C, Min: -5°C ((temperatura média diária não superior a +35°C)
- Ar fresco, umidade relativa não superior a 50% ((à temperatura máxima de +40°C), umidade relativa mais elevada apenas permitida a temperaturas mais baixas ((como 90% à temperatura de +20°C),Mas considerando a mudança de temperatura, a condensação pode causar algum efeito.
- Altitude: a inclinação de um plano vertical não é superior a 5 graus durante a instalação do dispositivo, a altitude não é superior a 2000 m.
- Em meios não explosivos, o meio é livre de gases e poeira condutora que podem corroer gases metálicos e danificar o isolamento.O uso do produto para além do ambiente para exigida condição técnica Cliente deve negociar com a nossa empresa.
Parâmetros técnicos:
| S.N. |
Descrição |
Unidade |
Parâmetros |
| 1 |
Voltagem isolada nominal |
V |
AC690, AC1000 |
| 2 |
Tensão de funcionamento nominal |
V |
AC380,AC400,AC690 |
| 3 |
Corrente nominal do autocarro horizontal |
A |
Máximo até 5000 |
| 4 |
Corrente nominal do autocarro vertical |
A |
Máximo até 1600 |
| 5 |
Corrente máxima do circuito de alimentação |
A |
4000 |
| 6 |
Corrente máxima do circuito do caixote |
A |
800 |
| 7 |
Capacidade máxima do motor de comando |
kW |
320 |
| 8 |
Corrente de resistência máxima do autocarro horizontal ((0,1s) |
kA |
40,105,176,220 |
| 9 |
Curto tempo de resistência à corrente do autocarro horizontal (s) |
kA |
20,50,80,100 |
| 10 |
Corrente de resistência máxima do autocarro vertical ((0,1s) |
kA |
40,105,143 |
| 11 |
Curto tempo de resistência à corrente do autocarro vertical (s) |
kA |
20,50,65 |
| 12 |
Frequência de potência nominal resistir à tensão ((1min) |
V |
1890 |
| 13 |
Frequência de potência secundária resistir à tensão ((1min) |
V |
1890 |
| 14 |
Grau de protecção do recinto |
|
IP30,P40,IP42 |
| 15 |
Dimensão do recinto |
mm |
Largura 600 ((800, 1000) X Profundidade 800 ((1000) X Altura 2200 |
Nota de pedido:
Os clientes devem fornecer as seguintes informações:
a. Esquema do sistema de fiação principal e diagrama do sistema de fiação individual;
b. Diagrama esquemático ou diagrama esquemático de fiação;
c. Especificações e quantidade de equipamentos elétricos em cada dispositivo de comutação;
d. Permutação e combinação, plano de arranjo do equipamento de comutação.
