Tipo fixo interruptor interno de VCB do vácuo com alta tensão 12KV/40.5KV

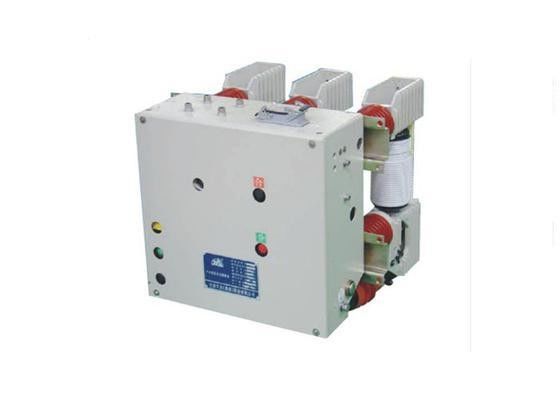

Imagem Grande : Tipo fixo interruptor interno de VCB do vácuo com alta tensão 12KV/40.5KV

Detalhes do produto:

Lugar de origem:	China
Marca:	TIANAN Electric
Certificação:	GB1984, JB3855, DL403 and IEC standards
Número do modelo:	ZN12-12/40.5

Condições de Pagamento e Envio:

Preço:	Pending
Detalhes da embalagem:	Caso de madeira
Tempo de entrega:	30 dias
Termos de pagamento:	L/C, T/T, D/A, D/P
Habilidade da fonte:	1000Sets pelo ano

Contato

Descrição de produto detalhada

Voltagem nominal:

12KV/24KV/40,5KV

Corrente nominal:

630,1250,1600,2000,2500,3150

Número de Polos:

Altitude:

≤2000m

Destacar:

dispositivos de proteção elétricos

distribuição de poder inteligente

Interruptor de vácuo interno de tipo fixo VCB com alta tensão 12KV/ 40,5KV

1Características gerais

Interruptor de vácuo de alta tensão para interiores da série ZN12-40.5aplicado ao sistema de energia que de 35KV trifásico AC 50HZ. para o estrutura cerâmica,a proliferação do arco de ruptura gerada quando não ocorre a distribuição da corrente no contacto sobre o mesmo fenómeno de fusão local,mas também tem uma baixa tensão de energia de arco (20-200V) e baixa corrente de corte (4-5A), e operar com organizações de alta confiabilidade.

2Condições ambientais

Altitude: não superior a 2000 m
Temperatura ambiente: não superior a +40°C, não inferior a -10°C
Umidade relativa:umidade relativa média diária: ≤ 95%;umidade relativa média mensal ≤ 90%;pressão de vapor saturado média diária ≤ 2,2 KPa;valor médio mensal ≤ 1,8 KPa
Intensidade do sismo:≤ 8 graus
A instalação deve estar livre de incêndio, explosão, vibrações severas, corrosão química e poluição grave

3. Dados técnicos

- Não, não.	Ponto	Unidade	Dados
1	Voltagem nominal	KV	40.5
2	Corrente nominal	A	1250,1600,2000,2500,3150
3	Frequência nominal	HZ	50
4	Tempo nominal curto com corrente de estacionamento	CA	25,31.5
5	Tempos de corrente nominal de corte de curto-circuito		20
6	Vida útil mecânica	vezes	30000
7	Impulso elétrico nominal com tensão de suporte	KV	185
8	Sequência de funcionamento nominal		O-0.3S-CO-180S-CO
9	Voltagem de fechamento e abertura do eletromagnético	V	AC/DC220,110
10	Voltagem nominal de libertação sem tensão	V	AC/DC220,110
11	Frequência de potência nominal de curta duração resistir à tensão (1min)	KV	95
12	Horário de abertura	ms	30 ≤ t ≤ 75
13	Horário de encerramento	ms	30≤t≤65
14	Tempo de armazenamento de energia	s	≤ 15

4Aplicação

O disjuntor de vácuo de alta voltagem para interiores da série ZN12-40.5 é o interruptor principal aplicado ao equipamento de interrupção da série KYN-40.5/GBC-40.5.o disjuntor é instalado no carrinho de mão do gabinete de interrupção.Este tipo também pode ser utilizado paraunidade de montagem fixano equipamento de ligação XGN-40,5.

Este disjuntor foi concebido como uma unidade que reúne Mecanismo de operação de armazenamento de energia de mola especial pode ser utilizado em operação AC / DC, operação manual.
