Detalhes do produto:
Condições de Pagamento e Envio:
|
| Estrutura: | tipo incluido withdrawable | Tensão nominal: | 12KV |
|---|---|---|---|
| Corrente avaliado de busuar principal: | 200A | Quebrando a corrente: | 31.5kA |
| Realçar: | os soldados intoxicam o switchgear isolado,switchgear médio da tensão |
||

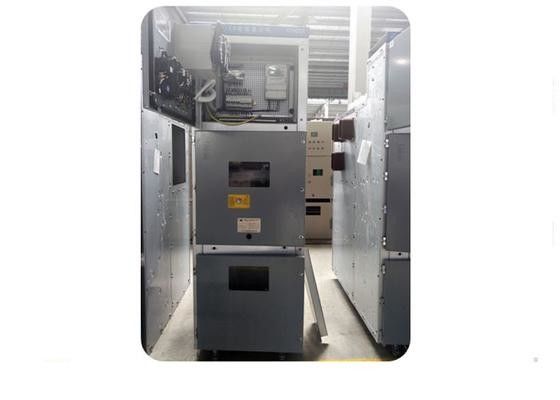

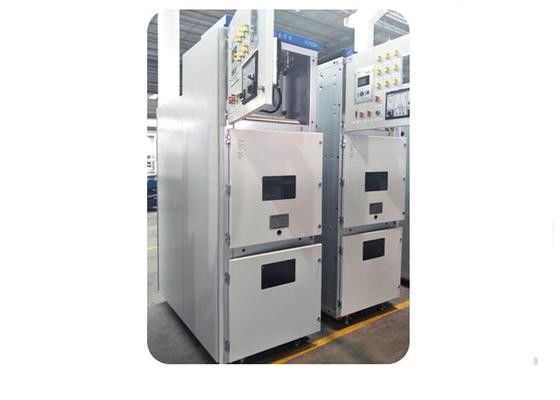

Switchgear Metal-folheado da C.A., armário do interruptor, caixa de Distrubution
Vista geral
Armário incluido removível metal-folheado do interruptor da série de KYN (chamado armário do interruptor para breve). É aplicável para a recepção e a distribuição do poder 3.6-12Kv na única barra trifásica da C.A. 50Hz e na única barra que secionam o sistema. Tem as funções de controlar, de proteger e de monitorar o circuito.
Usando a circunstância:
1. Temperatura geral: Não sobre do que +40, não menos de -5. Temperature35 igual.
2. Altura da altura não sobre do que 1000M
3. Parente Humidity=90% (+25)
4. Frequência do terremoto não sobre 8 graus
5. Sem poeira, fogo, corrosão ou outros artigos perigosos ao redor
Parâmetros técnicos
| Características técnicas | ||||
| Tensão avaliado | quilovolt | 12 | 17,5 | 24 |
| Tensão de withstand de frequência de poder avaliado | quilovolt | 28 | 38 | 65 |
| Tensão de withstand de impulso avaliado do relâmpago | pico do quilovolt | 75 | 95 | 125 |
| Corrente avaliado do withstand do curto período de tempo - 3s | até o kA | 40 | 40 | 31,5 |
| Corrente máxima avaliado do withstand | até o kA | 100/125 | 100/125 | 80 |
| Classificação interna IAC do arco FL (R) - 1s | até o kA | 40 | 40 | 31,5 |
| Frequência avaliado | Hertz | 50/60 | ||
|
Corrente avaliado - barra - Compartimento de C.B. - compartimento do contator |
até o kA |
3,150/4,000* 3,150/4,000* 400 |
3,150/4,000* 3,150/4,000* - |
2.500 2.500 - |
| Grau de proteção | IP3X ou IP4X | |||
| Padrões | IEC | |||
| Dimensões segundo o tipo do compartimento (contator/vácuo ou interruptor SF6), a corrente avaliado e a tensão. | ||||
| Largura | milímetro | 800 a 1000 | ||
| Altura | milímetro | 2.300 (2200) | ||
| Profundidade | milímetro | de 1,500to 1.660 | ||
