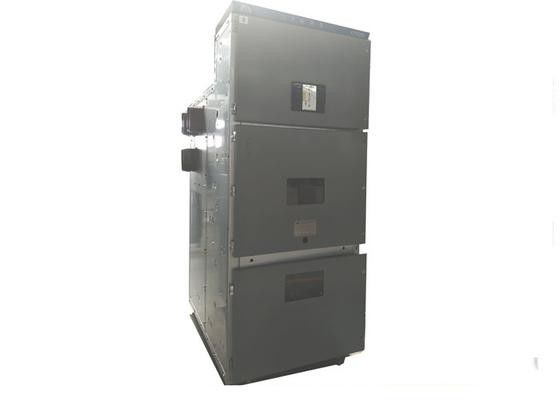

Tipo incluido withdrawable do Switchgear médio interno removível da tensão

Imagem Grande : Tipo incluido withdrawable do Switchgear médio interno removível da tensão

Detalhes do produto:

Lugar de origem:	China
Marca:	Tianan Electric
Certificação:	GB3906,IEC298 (1990)
Número do modelo:	KYN28A-12

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1SET
Preço:	Pending
Detalhes da embalagem:	Caso de madeira
Tempo de entrega:	dias 45work
Termos de pagamento:	L/C, T/T, D/P, D/A, MoneyGram, Western Union
Habilidade da fonte:	5000sets pelo ano

Contato

Descrição de produto detalhada

Estrutura:

Tipo fechado removível

Voltagem nominal:

30,6 KV,7.2KV, 12kV

Corrente nominal do dispositivo principal:

630 ~ 4000 A

resistência do circuito principal:

Destacar:

os soldados intoxicam o switchgear isolado

switchgear médio da tensão

Dispositivos removíveis de mudança de temperatura para interiores, revestidos de metal e fechados em metal

Resumo

Como dispositivo de controlo de transmissão e distribuição de energia,KYN28A-12 equipamento de ligação AC removível para interiores revestido de metal e fechado em metal é adequado para redes de energia AC de 50 Hz de três fases de 12 kV a uma altitude não superior a 1000 m.

Características do produto

(1) A estrutura da carroceria é emoldurada com chapa de aço revestida com AL-Zn, que foi submetida a forças de borda repetidas.

(2) Todos os equipamentos podem ser operados quando a porta do armário estiver fechada.

(3)A caixa do armário é totalmente selada para evitar a presença de diversos animais e pragas e o seu grau de protecção é IP4X.O compartimento de cabos e o compartimento de instrumentos do relé são IP2X.

(4)Um bloqueio simples e eficaz pode evitar um mau funcionamento.O dispositivo de bloqueio "cinco contra" perfeito proporciona uma protecção de segurança fiável para os operadores dos equipamentos.

(5) O interruptor pode ser substituído de forma bastante simples por carrinhos de mão intercambiáveis.e um disjuntor de vácuo VD4 importado.

(6) O disjuntor a vácuo e o seu mecanismo de funcionamento no compartimento de alta pressão necessitam apenas de uma pequena manutenção.

(7) O armário pode ser instalado contra a parede para poupar espaço.

(8) A linha secundária é fixada no tubo de fiação de grande dimensão, que é fácil de ligar.

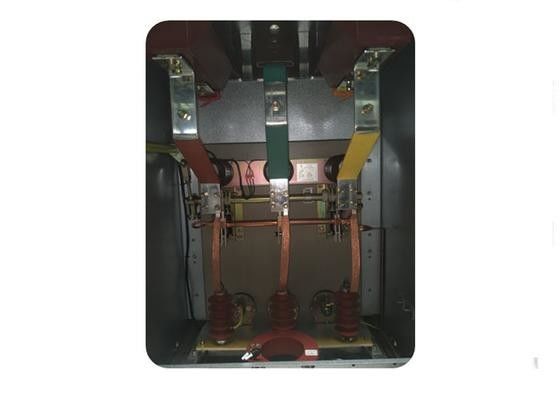

(9) A estrutura do conjunto central proporciona um grande espaço para o compartimento de cabos ligados a cabos múltiplos.

(10) A instalação do compartimento de cabos pode ser facilmente observada através da janela de inspecção do painel.

(11) O compartimento de cabos e o compartimento de instrumentos secundários são equipados de forma independente com uma barra de aterramento com bom contacto com os armários.

Parâmetros técnicos

- Não, não.	Ponto		Unidade	Parâmetro
1	Voltagem nominal		kV	3.6,7.2,12
2	Corrente nominal		A	630,1250,1600,2000,2500,3150,4000
3	Potência nominal-frequência de curta duração resistência à tensão	Fase para fase, fase para a Terra	kV	42
3		Distância isoladora	kV	48
4	Impulso de relâmpago nominal Resistir à tensão	Fase para fase, fase para a Terra	kV	75
4	Impulso de relâmpago nominal Resistir à tensão	Distância isoladora	kV	85
5	Corrente dinâmica nominal(Pico)		kA	40,50,63,80,100,125,130
6	Corrente de resistência a curto prazo(4s,Valor virtual)		kA	16,20,25,31.5,40,50
7	Frequência nominal		Hz	50
8	Tempos de ruptura do curto-circuito nominal Corrente de ruptura		Tempos	30
9	Calor nominal Tempo		s	4
10	Vida mecânica		Tempos	30000
11	Dimensão global(Largura×Altura×Profundidade)		mm	800(1000)×2300×1500(1600/1700)
