Dispositivo de mudança de tensão de baixa tensão com proteção IP54 e classificação AC690V

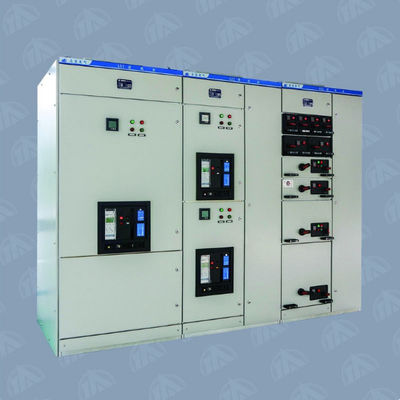

Imagem Grande : Dispositivo de mudança de tensão de baixa tensão com proteção IP54 e classificação AC690V

Detalhes do produto:

Lugar de origem:	China
Marca:	TIANAN Electric
Certificação:	VDE, CCC, ISO9001:2000
Número do modelo:	GCT

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1unit
Preço:	US $20,000/ Piece
Detalhes da embalagem:	Caso de madeira
Tempo de entrega:	30 dias
Termos de pagamento:	L/c, d/p, t/t, d/a

Contato

Descrição de produto detalhada

Material:	Aço tipo C com intervalo modular de 25 mm	Protecção da concha:	IP30 -IP45,IP54（negociação）
Altitude:	<= 2000 m	Tensão de isolação avaliado:	AC660V
Tensão de funcionamento Rated:	AC400
Destacar:	switchgear folheado do metal da baixa tensão , switchgear bonde industrial

Compacto, poupando espaço, comutador de baixa tensão IP54 AC690 GCT

A série GCT Low Voltage Drawable Switchgear representa uma tecnologia avançada desenvolvida através de pesquisas abrangentes de produtos nacionais e internacionais.Este equipamento inovador atinge os principais padrões internacionais com características de desempenho superiores.

Área de aplicação

Projetado para sistemas AC de 50 Hz com tensão nominal máxima de 660 V e corrente nominal de até 4000 A, este equipamento é amplamente utilizado em:Transmissão e distribuição de energiaeredes de controloPara distribuição de energia, iluminação, protecção de motores e aplicações de alimentação.Centrais eléctricas, obras de subestações, operações de mineração, infraestrutura de edifícios, hotéis, aeroportos e portos marítimos.

Certificação e normas

Cumprem as normas IEC 439 de conjuntos de interruptores de baixa tensão e de conjuntos de dispositivos de controlo e GB7251 de conjuntos de dispositivos de baixa tensão e de controlo.estrutura inovadora, sistemas eléctricos abrangentes e elevado grau de protecção.

Principais características do produto

Design compacto e de poupança de espaço:Mais unidades funcionais em menos espaço
Alta generalização e flexibilidade:Folha de tipo C com intervalo modular de 25 mm adapta-se a estruturas e graus de protecção variados
Projeto do módulo padrão:Unidades configuráveis para protecção, funcionamento, transferência, controlo, regulação e indicação
Segurança reforçada:Componentes de plástico de engenharia resistentes à chama de alta resistência
Características técnicas avançadas:Os principais dados técnicos atingem níveis avançados
Manutenção fácil:Instalação e desmontagem sem ferramentas especiais

Especificações técnicas

Parâmetro	Especificações
Voltagem de isolamento nominal	AC660V
Tensão de funcionamento nominal	AC400
Corrente de funcionamento máxima da barra de comando principal	4000A (IP30) 6300A
Corrente de funcionamento máxima da barra de distribuição	1250A
Barras de transmissão horizontais de curta duração resistir à corrente	50 kA (rms. 1s)
Tipo de reforço de barra de comando horizontal	80kA (rms. 1s)
Pico da barra de comando horizontal tempo curto resistência à corrente	105kA (pico)
Pico de tipo de reforço de barra de comando horizontal	176kA (pico)
Barras verticais de curto prazo resistir à corrente	50kA (rms.) 105kA (pico)
Pico vertical da barra de transmissão resistir à corrente	50kA (rms.) 105kA (pico)
Grau de protecção	IP30 - IP45, IP54 (negociação)
