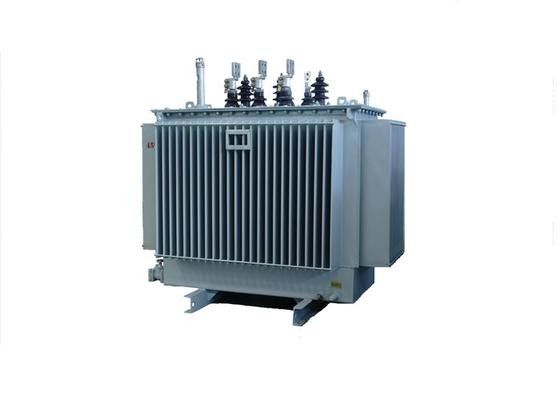

10 ~ 35KV óleo - transformador de poder imergido da distribuição elétrica

10 ~ 35KV Oil - Immersed Electrical Distribution Power Transformer
10 ~ 35KV Oil - Immersed Electrical Distribution Power Transformer

Imagem Grande :  10 ~ 35KV óleo - transformador de poder imergido da distribuição elétrica

Detalhes do produto:

Lugar de origem: China
Marca: Tianan Electric
Certificação: CQC,CESI,IEEE
Número do modelo: S (Z) 9/S (Z) 10/S (Z) 11

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 UNIDADE
Preço: Pending
Detalhes da embalagem: Embalagem de madeira
Tempo de entrega: 40 dias do trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 4000 unidades/ano
Descrição de produto detalhada
Ambiente: Exterior Óleo da isolação: Categoria de alta qualidade de óleo mineral
Equipamento de Teste: Padrão do IEC tensão: 10~35kv
Realçar:

three phase transformer

,

power transmission transformer

- transformador fora imergido óleo da distribuição de poder do cambiador de torneira da carga 10kV



Geral:

os transformadores da classe 11KV são amplamente utilizados em estações da transmissão de energia e da distribuição, plantas da indústria, unidade (GSU) da instalação da geração. Têm a característica da eficiência elevada, de pequenas perdas e a manutenção livra.



Características estruturais:

Núcleo de ferro do ►
O núcleo de ferro é feito da chapa de aço orientada grão laminada do silicone. As laminações são cortadas ao comprimento em GEORG corte-à linha do comprimento com funções de empilhamento cortadas e automáticas do etapa-regaço. A estrutura da laminação da multi-etapa pode reduzir a perda e o ruído. A chapa de aço nos membros do núcleo e os garfos são apertados junto por ligações da vidro-cola Epoxy.
Enrolamento do ►
O cobre coberto esmaltado ou de papel de alta qualidade é usado como o condutor, o enrolamento foi feito como o tipo do cilindro, o tipo espiral, o tipo espiral melhorado do tipo, o de tipo contínuo e intercalada para assegurar a força da isolação. As gravações padrão são ±2*2.5%of o enrolamento da alta tensão.

Tanque do ►
O tanque, a tampa e o conservator são
feito por placa de aço ondulada. Para os transformadores pequenos, nós usamos um tanque profundo e uma tampa, mas para transformadores maiores, nós fabricamos o tipo de sino. A construção ondulada é um modo eficaz para refrigerar de óleo.
Óleo da isolação do ►
Os tanques são enchidos com a categoria de alta qualidade de óleo mineral conforme IEC296 e é PWB e PCT livre. O óleo é usado para ajudar a refrigerar o transformador. É usado igualmente fornece a parte da isolação elétrica entre as peças vivas internas.
cambiador do ►Tap
Os cambiadores de torneira são usados para regular a tensão da saída dos transformadores aos níveis exigidos. Nós conseguimos este mudando as relações do transformador no sistema alterando o número de voltas no enrolamento da alta tensão. Os cambiadores de torneira podem estar na carga (OLTC) ou fora da carga (OCTC).
Conjunto do ►
O núcleo e os enrolamentos montaram junto da peça ativa do transformador. O corpo ativo montado com multi-enrolamentos e o método seco da pressão idêntica adotado, melhorado eficazmente a força elétrica e a capacidade procurar um caminho mais curto o suporte



Dados técnicos de produtos típicos;



Tipo Avaliação
KVA
Em-carga
perda
(w)
Carga
perda
(w)
Mim
(%)
Reino Unido
(%)
Dimensão (milímetros) Peso
(quilograma)
a b c
S9-M-50/11 50 170 870 2,0 4,0 1215 660 1170 430
S9-M-250/11 250 560 3050 1,2 4,0 1190 815 1370 1115
S9-M-400/11 400 800 4300 1,0 4,0 1515 770 1580 1380
S9-M-500/11 500 960 5050 1,0 4,0 1635 840 1610 1600
S9-M-1000/11 1000 1700 10300 0,7 4,5 1960 1095 1960 2860
S9-M-2500/11 2500 3300 23000 0,55 5,5 2230 2305 2445 5660
S10-M-30/10 30 110 600 1,8 4,0 870 645 1025 310
S10-M-50/10 50 140 870 1,7 4,0 1090 650 1080 395
S10-M-80/10 80 200 1250 1,6 4,0 1140 675 1110 490
S10-M-100/10 100 240 1500 1,5 4,0 1185 690 1130 560
S10-M-125/10 125 280 1800 1,4 4,0 1205 710 1180 670
S10-M-160/10 160 340 2200 1,3 4,0 1255 720 1200 780
S10-M-200/10 200 400 2600 1,2 4,0 1295 740 1215 875
S10-M-250/10 250 470 3050 1,1 4,0 1340 755 1260 1115
S10-M-315/10 315 560 3650 1,0 4,0 1400 770 1320 1280
S10-M-400/10 400 680 4300 0,9 4,0 1500 860 1400 1490
S10-M-500/10 500 810 5150 0,9 4,0 1575 895 1430 1740
S10-M-630/10 630 1020 6200 0,8 4,5 1660 930 1545 2110
S10-M-800/10 800 1190 7500 0,7 4,5 1830 1070 1590 2625
S10-M-1000/10 1000 1450 10300 0,6 4,5 1935 1175 1685 2860
S10-M-1250/10 1250 1650 12000 0,6 4,5 1960 1170 1730 3330
S10-M-1600/10 1600 2040 14500 0,5 4,5 2325 1220 2120 3765
S10-M-2000/10 2000 2140 17820 0,5 4,5 2395 1260 2225 4530
