Detalhes do produto:
Condições de Pagamento e Envio:
|
| liquidação: | Tanoeiro 100% | Capacidade: | 6300-63000kVA |
|---|---|---|---|
| Tipo do enrolamento: | transformador do Dois-enrolamento | Cambiador de torneira: | na carga e fora da carga |
| Realçar: | Tipo transformador do óleo,transformador da transmissão de energia |
||

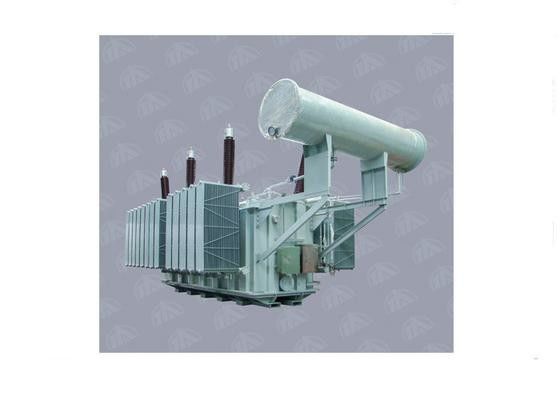

110KV - 220KV no transformador da transmissão de energia do cambiador de torneira da carga
Vista geral:
O transformador 220kV adotou a estrutura completa do tanque da placa de dobradura do transformador 110kV, facilitando sua estrutura mais racional, para a instalação do local e a inspeção; combinando nosso muito-ano projete e fabrique experiências, a confiança e o desempenho do produto alcançou o nível avançado internacional.
Com o aprimoramento contínuo e a alteração, nossos produtos são com características da descarga parcial de pequenas perdas, de baixo nível de ruído, baixa, da capacidade alta do withstand do shortcircuit, da impedância alta, e da estrutura completamente fechado. O o-enrolamento e três da TW das tampas da série - transformador de poder em mudança da torneira do fora-circuito do enrolamento, no transformador em mudança da torneira da carga e no auto transformador torneira-em mudança.
S10 transformador torneira-em mudança da não-excitação do enrolamento do dobro da série 110kV
| Tipo | Tensão e escala da torneira | Conexão |
perda da Nenhum-carga (quilowatt) |
Perda de carga (quilowatt) |
corrente da Nenhum-carga (%) |
Impendence (%) |
Dimensão LxWxH (milímetros) |
|
| Alta tensão | LV | |||||||
| S (F) 10-6300/110 | 110 115 121 132 ±2 x2.5% |
6,3 6,6 10,5 11 |
YNd11 |
8 | 34 | 0,65 | 10,5 |
4090 x 2980 x 4750 |
| S (F) 10-8000/110 | 9,5 | 42 | 0,65 | 4140 x 3020 x 4780 | ||||
| S (F) 10-10000/110 | 11,2 | 48,5 | 0,64 | 4380 x 3080 x 4780 | ||||
| S (F) 10-12500/110 | 12,1 | 59 | 0,55 | 4700 x 4200 x 5000 | ||||
| S (F) 10-16000/110 | 16,0 | 73 | 0,5 | 3710 x 2880 x 4420 | ||||
| S (F) 10-20000/110 | 18,5 | 86 | 0,5 | 5250 x 3937 x 4260 | ||||
| S (F) 10-25000/110 | 21,3 | 98 | 0,5 | 5280 x 3980 x 4270 | ||||
| S (F) 10-31500/110 | 24,2 | 120 | 0,47 | 5300 x 4060 x 4310 | ||||
| S (F) 10-40000/110 | 29,3 | 139 | 0,47 | 5410 x 4150 x 4330 | ||||
| S (F) 10-50000/110 | 36 | 180 | 0,5 | 5900 x 4380 x 6100 | ||||
| S (F) 10-63000/110 | 40 | 217 | 0,5 | 6810 x 4520 x 5885 | ||||
| S (F) 10-75000/110 | 48 | 246 | 0,5 | 5970 x 4600 x 6500 | ||||
| S (FP) 10-75000/110 | 39,2 | 248 | 0,5 | 6420 x 4437 x 6356 | ||||
| S (FP) 10-80000/110 | 51,9 | 273 | 0,5 | 6980 x 4390 x 6435 | ||||
| S (FP) 10-90000/110 | 53,2 | 283 | 0,4 | 12440 x 5200 x 6700 | ||||
| S (FP) 10-150000/110 | 15,75 | 79,2 | 420 | 0,4 | 9410 x 3450 x 6213 | |||
| S (FP) 10-240000/110 | 13,8 | 141 | 601 | 0,4 | 8500 x 5750 x 6400 | |||
Tipo |
Tensão e escala da torneira | Conexão | perda da Nenhum-carga (quilowatt) |
Perda de carga (quilowatt) |
corrente da Nenhum-carga (%) |
Impendence (%) |
Dimensão L xH do xW (milímetros) |
|
| Alta tensão | LV | |||||||
| S (F) Z10-6300/110 | 110 115 121 132 ±8 x 1,25% |
6,3 6,6 10,5 11. |
YNd11 |
8,5 | 35 | 0,55 | 10,5 |
4940 x 3710 x 4620 |
| S (F) Z10-8000/110 | 10,5 | 43 | 0,55 | 5010 x 3770 x 4680 | ||||
| S (F) Z10-10000/110 | 12 | 50 | 0,55 | 5040 x 3810 x 4730 | ||||
| S (F) Z10-12500/110 | 14,5 | 59 | 0,55 | 5100 x 3870 x 4760 | ||||
| S (F) Z10-16000/110 | 16,4 | 70 | 0,5 | 5160 x 3900 x 4810 | ||||
| S (F) Z10-20000/110 | 18,9 | 86 | 0,5 | 5760 x 3780 x 4730 | ||||
| S (F) Z10-25000/110 | 22,6 | 101 | 0,5 | 5820 x 3840 x 4790 | ||||
| S (F) Z10-31500/110 | 26,4 | 117 | 0,45 | 6320 x 4035 x 5160 | ||||
| S (F) Z10-40000/110 | 32,6 | 142 | 0,4 | 6550 x 4670 x 5740 | ||||
| S (F) Z10-50000/110 | 34,6 | 179 | 0,4 | 6270 x 4560 x 5865 | ||||
| S (F) Z10-63000/110 | 39 | 217 | 0,4 | 6320 x 4610 x 5930 | ||||
