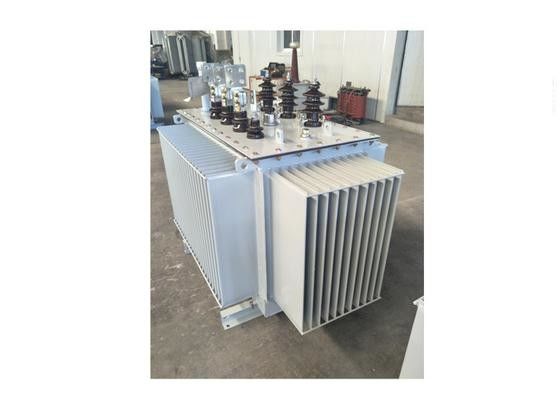

O óleo exterior completamente selado imergiu o transformador de poder 20kv com trifásico

o óleo 20kv imergiu o transformador de poder/transformador da distribuição

Vista geral

O transformador completamente selado óleo-imergido trifásico da distribuição de S9-M/S10-M/S11-M/S13-M difere do transformador óleo-imergido comum barato, ele cancela o conservator do óleo e o dissipador de calor que refrigeram pelo radiador da placa da ondinha no tanque de óleo, que pode compensar o aumento e a diminuição do óleo volumétricos pela respiração elástica. Todo o produto da série é apropriado em 10KV, 20KV, transmissão de energia 35KV e o sistema de distribuição, pode ser usado na área residencial, rua comercial, empresas da mineração da indústria.

Especificação técnica

Nível de tensão: 10KV, 20KV, 35KV
　　Espaço da capacidade: 30~2500KVA
　　Tipo de Voltage Regulation: regulamento de tensão do fora-circuito
　　Escala de batida: ±2X2.5%; ±5%; ou outro
　　Frequência: 50Hz ou 60Hz

　　Fase: trifásico
　　Grupo da conexão: Yyn0; Dyn11; ou outro
　　Impedância do curto-circuito: impedância padrão ou como o pedido do cliente
　　Condição do serviço: exterior ou interno

　　Tipo refrigerando: refrigerar óleo-imergido do auto (ONAN)

　　Isole ao nível: nível 10kV: LI/AC 75/35 de quilovolt

　　　　　　 　nível 20kV: LI/AC 125/55 de quilovolt

　　　　　　　 nível 35kV: LI/AC 200/85 de quilovolt

　　　　　　 　nível 0.4kV: C.A./5 quilovolts

Características

a. Economia de energia

O produto novo do número de série tem a maior característica do produto, pode reduzir o índice da perda da nenhum-carga e da perda de carga mais.

b. Vida útil segura.

Adoção da estrutura da conexão ou da soldadura de parafuso para a tampa do tanque e da borda do transformador selado completo para isolar o contato do óleo e do ar. A isolação não se tornará úmida, assim que a raiva do envelhecimento da isolação será reduzida e sua vida útil será aumentada.

c. Livre do núcleo de ferro de suspensão

Nenhuma verificação da necessidade para o núcleo de ferro de suspensão antes que o funcionamento do transformador selado completo, salvar o custo da verificação.

d. O transformador selado completo livre de manutenção é livre de manutenção.

e. Estrutura do design compacto, material novo da adoção e processo para reduzir o ruído.

f. Volume pequeno e forma bonita.

S 13(11) - o tanque de óleo do transformador de série de M adotar o radiador da ondinha para ajustar e compensar o óleo volumétrico pela respiração elástica quando mudanças de temperatura do óleo. O tanque de óleo da placa da ondinha tem a forma bonita e o volume pequeno, tampa superfície coberta pequena.
