Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tensão nominal: | 24kV | Corrente nominal: | 1250/2000/2500 |
|---|---|---|---|
| Classe da proteção: | IP67 | Corrente de quebra avaliado: | 20 25 31,5 |
| Freqüência avaliado: | 50/60HZ | CubicleType: | C-GIS |
| Realçar: | switchgear bonde de alta tensão,switchgear isolado gás |
||

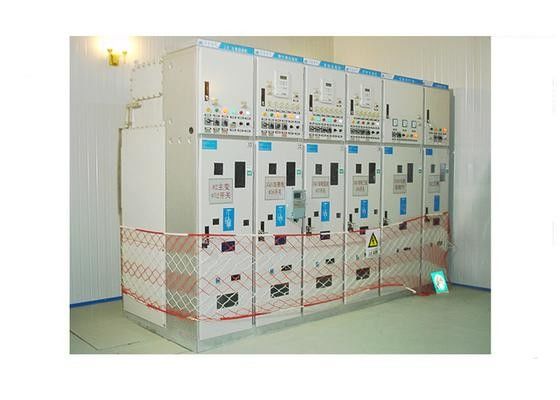

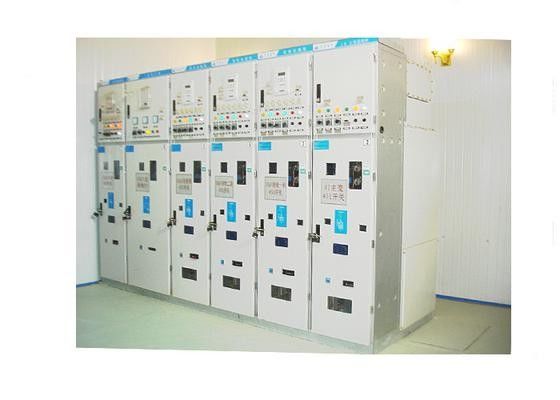

Tipo metal do compartimento de C-GIS 24kV - o gás folheado isolou o Switchgear com VCB
Geral:
O lnsulatlon que do gás do lndoor de XGN49Series o Switchgear MetaI-folheado (chamado em seguida C-GlS) é um produto de alta qualidade que a sola da federação da indústria energética de China recomende a tecnologia do corporaçõ da indústria do equipamento bonde de Coreia Rijin e ele encontra padrões chineses de GB/T11022-1999 e GB3906-2006C-GlS, tem as características da confiança alta, livra-as da manutenção e da área pequena da tampa.
Finalidade:
Os SOLDADOS são apropriados para o central elétrica, a subestação, a subestação combinada e o sistema de energia elétrica, que é única barra interna trifásica da C.A. e seção da única barra com 50Hz, tensão avaliada 35kV, usada para controlar, aceitar e distribuir a energia elétrica.
Preste serviços de manutenção a circunstâncias ambientais:
1. temperatura do ar: Máximo: +40, minuto: -25 (a média não é mais de 35 em 24 horas)
2. altura acima do nível do mar: <>
3. umidade do ar:
A humidade relativa média medida em 24 horas não é mais de 95%,
A humidade relativa média pelo mês não é mais de 90%,
a pressão de vapor média da água medida em 24 horas não é mais do que 2.2kPa,
a pressão de vapor média da água pelo mês não é mais o kPa de 1,8.
4. Sem vibração pesada frequente.
Parâmetros:
| Nome | Unidade | Parâmetros | |
| Tensão avaliado | quilovolt | 24 | |
| Corrente avaliado | A | 1250 2000 2500 | |
| Frequência avaliado | Hertz | 50/60 | |
| Tensão de Withstand de frequência de poder avaliado (1min) | Entre fases, fase à terra | quilovolt | 65 |
| Distância da isolação | Quilovolt | 79 | |
| Tensão de Withstand de impulso avaliado do relâmpago | Entre fases, fase à terra | quilovolt | 125 |
| Para abrir a diferença | 145 | ||
| Tensão de Withstand de frequência de poder secundária do circuito (1min) | V | 2000 | |
| Avaliado procurar um caminho mais curto a quebra da corrente | kA | 20 25 31,5 | |
| Avaliado procurar um caminho mais curto a fatura da corrente | kA | 50 63 80 | |
| Withstand a curto prazo avaliado 4S atual | kA/S | 20/4 25/4 de 31.5/4 | |
| Corrente máxima avaliado do Withstand | kA | 50 63 80 | |
| Classe da proteção do cerco (compartimento da inflação Shell/LV do ar) | IP67/IP4X | ||
| Resistência principal do circuito cada fase | μΩ | ≤250 | |
| Pressão de funcionamento avaliado do gás SF6 (pressão de calibre para 20ºC) | Mpa | 0,05 | |
| Pressão de funcionamento mínima do gás SF6 (pressão de calibre para 20ºC) | Mpa | 0,03 | |
| Taxa anual do escapamento do gás do gás SF6 | % | ≤0.5 | |
| Tensão de funcionamento avaliado do circuito auxiliar | V | DC110/220, AC220 | |
| Dimensão do cerco (Width*Depth*Height) | milímetros |
600*1300*2350 (800*1600*2550) |
|
