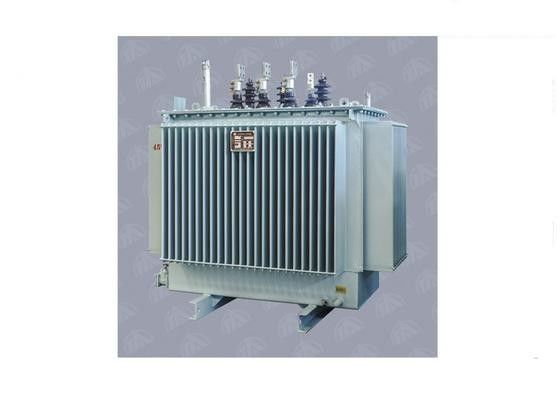

Fora de - o óleo do transformador da distribuição de poder do cambiador de torneira da carga imergiu 10kv

- transformador fora imergido óleo da distribuição de poder do cambiador de torneira da carga 10kV

Geral:

os transformadores da classe 11KV são amplamente utilizados em estações da transmissão de energia e da distribuição, plantas da indústria, unidade (GSU) da instalação da geração. Têm a característica da eficiência elevada, de pequenas perdas e a manutenção livra.

Características estruturais:

Núcleo de ferro do ►
O núcleo de ferro é feito da chapa de aço orientada grão laminada do silicone. As laminações são cortadas ao comprimento em GEORG corte-à linha do comprimento com funções de empilhamento cortadas e automáticas do etapa-regaço. A estrutura da laminação da multi-etapa pode reduzir a perda e o ruído. A chapa de aço nos membros do núcleo e os garfos são apertados junto por ligações da vidro-cola Epoxy.
Enrolamento do ►
O cobre coberto esmaltado ou de papel de alta qualidade é usado como o condutor, o enrolamento foi feito como o tipo do cilindro, o tipo espiral, o tipo espiral melhorado do tipo, o de tipo contínuo e intercalada para assegurar a força da isolação. As gravações padrão são ±2*2.5%of o enrolamento da alta tensão.

Tanque do ►
O tanque, a tampa e o conservator são
feito por placa de aço ondulada. Para os transformadores pequenos, nós usamos um tanque profundo e uma tampa, mas para transformadores maiores, nós fabricamos o tipo de sino. A construção ondulada é um modo eficaz para refrigerar de óleo.
Óleo da isolação do ►
Os tanques são enchidos com a categoria de alta qualidade de óleo mineral conforme IEC296 e é PWB e PCT livre. O óleo é usado para ajudar a refrigerar o transformador. É usado igualmente fornece a parte da isolação elétrica entre as peças vivas internas.
cambiador do ►Tap
Os cambiadores de torneira são usados para regular a tensão da saída dos transformadores aos níveis exigidos. Nós conseguimos este mudando as relações do transformador no sistema alterando o número de voltas no enrolamento da alta tensão. Os cambiadores de torneira podem estar na carga (OLTC) ou fora da carga (OCTC).
Conjunto do ►
O núcleo e os enrolamentos montaram junto da peça ativa do transformador. O corpo ativo montado com multi-enrolamentos e o método seco da pressão idêntica adotado, melhorado eficazmente a força elétrica e a capacidade procurar um caminho mais curto o suporte

Dados técnicos de produtos típicos;
