Detalhes do produto:
Condições de Pagamento e Envio:
|
| Corrente nominal: | 630A / 1250A | Freqüência avaliado: | 50HZ |
|---|---|---|---|
| Tensão nominal: | 12KV | Tempos mecânicos da vida: | 20000 |
| Realçar: | interruptor de alta tensão do vácuo,interruptor da alta tensão |
||

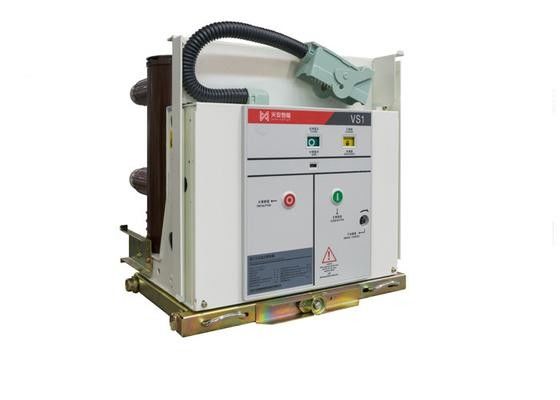

interruptor médio interno do vácuo da tensão de 12KV VS1 para o Switchgear da alta tensão
Geral
O interruptor interno do vácuo da alta tensão da C.A. da série VS1-12 é um switchgear interno da alta tensão três de C.A. 50Hz e tensão avaliado 12kV. O interruptor pode ser operação frequente continuada e tem muitas vezes que quebram e a capacidade rápida do reclosure, e tem a função segura do bloqueio. O dispositivo é estrutura de carregamento rachada dianteira e traseira, não somente como uma unidade fixa da instalação mas igualmente combina a unidade do carrinho de mão com o carro da placa de base.
1. Avanço muito técnico
a. Adota o princípio do arco do vácuo do efeito o mais atrasado, tem a capacidade de quebra forte, fechamento pequeno do volume presentemente.
b. a resistência elétrica alta extrema, quebrando o tempo atual avaliado pode chegar 20000 vezes, quebrando procura um caminho mais curto o tempo é 50 vezes (40kV é 30 vezes, 50kA é 20 vezes).
c. limpe arco-extinguir a câmara e o mecanismo de funcionamento arranja a parte dianteira e a parte traseira. Reduz o consumo e o ruído de energia, e a operação é muito mais segura.
d. estrutura compacta e volume pequeno.
2. Confiança excelente na operação
a. Cada detalhe considera a condição e exigências inteiramente domésticas nos padrões durante o projeto.
b. Cada disco da movimentação monta a peça é feito do material desgaste-resistente alto principalmente, e pintado com lubrificação fina. Pode operar-se por muito tempo sem lubrificação e ajuste adicionais.
c. função segura do bloqueio para impedir eficazmente vários tipos da mis-operação, é muito mais segurança para o corpo.
3. Economia proeminente na compra
a. o equipamento comprado tem a relação do custo do elevado desempenho.
b. extremamente pouco custo de manutenção reduz extremamente os custos de operação.
c. o desempenho comum excelente reduz a dificuldade do projeto do projeto.
d. tecnologia constante, e sem poluição do ambiente.
4.Parameters
|
Não. |
Artigo |
Unidade |
Parâmetros |
||||
|---|---|---|---|---|---|---|---|
| 1 | Tensão avaliado | quilovolt | 12 | ||||
| 2 | Tensão de Withstand de frequência de poder (1min) a curto prazo avaliado | 42/48 (diferença aberta) | |||||
| 3 | Tensão de Withstand de impulso avaliado do relâmpago (pico) | 75/85 (diferença aberta) | |||||
| 4 | Frequência avaliado | Hertz | 50 | ||||
| 5 | Corrente avaliado | A | 630 1250 |
630 1250 1600 2000 2500 3150 |
1250 1600 2000 2500 3150 |
3150 4000 |
|
| 6 | Avaliado procurar um caminho mais curto a quebra da corrente | kA | 20/25 | 31,5 | 40 | 50 | |
| 7 | Corrente a curto prazo avaliado do Withstand | 20/25 | 31,5 | 40 | 50 | ||
| 8 | Avaliado procurar um caminho mais curto a duração | s | 4 | ||||
| 9 | Corrente máxima avaliado do Withstand | kA | 50/63 | 80 | 100 | 125 | |
| 10 | Avaliado procurar um caminho mais curto a fatura da corrente | 50/63 | 80 | 100 | 125 | ||
| 11 | Corrente secundária do Withstand da frequência do poder do circuito (1min) | V | 2000 | ||||
| 12 | Avaliado escolha de volta ao banco traseiro do capacitor que quebra a corrente | A | 630/400 (40kA é 800/400) | ||||
| 13 | Banco avaliado do capacitor que faz o fluxo altivo | kA | 12,5 (frequência não mais do que 1000Hz) | ||||
| 14 | Tempo da abertura (tensão avaliado) | Senhora | 20~50 | ||||
| 15 | Tempo de fecho (tensão avaliado) | 35~70 | |||||
| 16 | Vida mecânica |
Épocas |
20000 | 10000 | |||
| 18 | Avaliado procurar um caminho mais curto épocas de quebra atuais | 50 | 30 | 20 | |||
| 19 | Distância Center entre fases | milímetro | 150, 210, 275 | ||||
