Detalhes do produto:
Condições de Pagamento e Envio:
|
Alta tensão avaliado: | 40.5kV | Baixa tensão avaliado: | 0.54V |
---|---|---|---|
Capacidade avaliado: | 1000kva | quadro: | aço do canal, aço do ângulo |
transformador: | transformador óleo-imergido | Corrente nominal: | 1600~3300 |
Realçar: | subestação empacotada do transformador,Subestação da distribuição de poder |

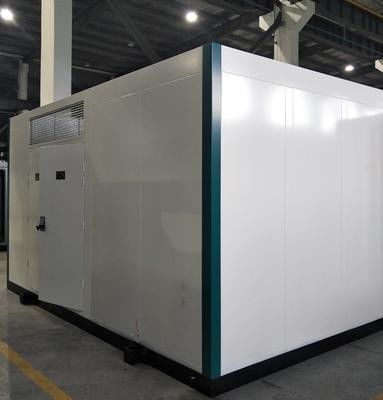

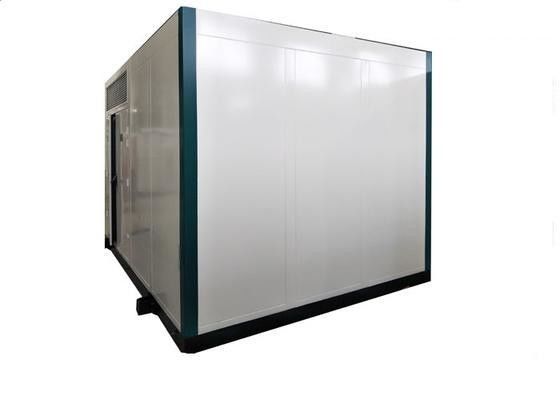

produção de eletricidade de 40.5KV 35KV picovolt, subestação do Special de Prefbricated
Vista geral
A subestação especial do picovolt da série YBT13 é a fim encontrar a procura da geração fotovoltaico, que tem a aparência nova, a estrutura compacta, o desempenho seguro, a manutenção fácil, etc.
Condição do serviço:
1. Altura: ≤ 3000m (acima do nível do mar)
2. Temperatura ambiental: Máximo 40C -25C mínimo
>>Temperatura média de Máximo Mensal: ≤ 35C
>>Temperatura média de Máximo Anual: ≤ 25C
3. Humidade relativa: Value≤ médio diário 95%, value≤ médio mensal 90%
4. Diferença de Máximo Diariamente na temperatura: 25C
5. Intensidade da luz solar: 0.1W/CM2 (velocidade do vento 0.5M/S);
6. Velocidade do vento exterior: ≤ 35m/s;
7. Categoria da poluição: Categoria III;
8. Categoria da prova da chuva: Categoria 3;
9. O inclinação no ponto da instalação será não mais do que 3°;
10. Capacidade do anti-terremoto: A aceleração horizontal da superfície da terra é 0.2g
A aceleração vertical da superfície da terra é 0.1g;
11. Ponto da instalação: O ponto não tiver nenhum perigo do fogo/explosão/a poluição/produto químico sérios
corrosão e agitação excelente.
O cliente do **** deve negociar com o fabricante se a condição do serviço é diferente de cima de
Parâmetros:
Tensão avaliado | 40,5 quilovolts | |||||||||
Frequência avaliado | Hertz | 50 | ||||||||
Corrente principal avaliado da barra | A | 630 | 1250 | |||||||
a tensão de Withstand de frequência de poder avaliada 1min à terra, entre Phases/to abre a diferença | quilovolt | 95/118 | ||||||||
A tensão de Withstand de impulso do relâmpago à terra, entre Phases/to abre a diferença | quilovolt | 185/215 | ||||||||
Corrente a curto prazo avaliado do Withstand | kA/s |
20/2 |
||||||||
Corrente máxima avaliado do Withstand | kA | 50 | 63 | |||||||
Avaliado procurar um caminho mais curto a fatura da corrente | kA | 31,5 | 63 | |||||||
Avaliado procurar um caminho mais curto a quebra da corrente | kA | 31,5 | 25 | |||||||
Unidade do LV | Tensão avaliado | V | 690 |
|
||||||
Corrente de circuito principal avaliado | 1600~3300 | |||||||||
A | ||||||||||
O limite avaliado procura um caminho mais curto a quebra da capacidade | kA | 50 | ||||||||
O funcionamento avaliado procura um caminho mais curto a quebra da capacidade | kA | 40 | ||||||||
Corrente a curto prazo avaliado do Withstand | kA/1s | 40 | ||||||||
Unidade do transformador | Capacidade avaliado | kVA | 1600~5500 | |||||||
Tensão da resistência | % | 4; 4,5 | ||||||||
Escala de batida | % | ±2X2.5; ±5 | ||||||||
Grupo conectado | Y, yn0; D, yn11 | |||||||||
Cerco | Grau de proteção | Sala da alta tensão | IP33 | |||||||
Sala do LV | IP33 | |||||||||
Sala do transformador | IP23 | |||||||||
Nível sadio | DB | ≤55 |
