Tensão nominal: | 12/24kV | Corrente nominal: | 630A |
---|---|---|---|
Material de shell: | Aço Inoxidável | Altura: | ≤1000m |
Realçar: | subestação empacotada do transformador,Subestação da distribuição de poder |
12 / caixa exterior do ramo do cabo de unidade principal do anel 24KV/caixa medida da distribuição
Geral
A caixa do ramo do cabo da série DFT6-12/24 é um equipamento novo da fonte de alimentação que seja projetado coordenando o sistema de cabo da rede do poder 12/24kV para a aceitação e a distribuição do poder. A caixa do ramo do cabo da série tem a estrutura original e aparência bonita, é especialmente apropriado para o lugar que as tampas área pequena do acúmulo e têm uma exigência mais alta no ambiente tal como a rua da cidade, a área da residência, o arranha-céus, o aeroporto e o cais, etc.
É usado na conexão, no desvio, na ramificação, em continuar e em transferir o circuito do cabo exterior.

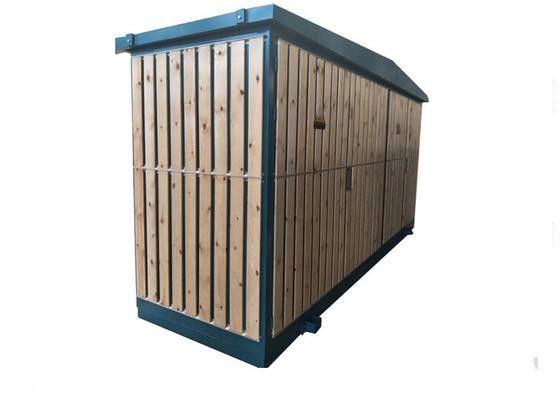

Adicione a placa de madeira do cerco do caso de acordo com o pedido do cliente.
Preste serviços de manutenção à circunstância
1. ≤ 1000m da altura - acima do nível do mar
2. Temperatura ambiental: - 25 ºC ~+40ºC
3. Velocidade do vento: ≤ 34m/s
4. Nenhuma agitação regularmente excelente
Características:
a. junte-se ao método é simples e seguro e ele é conveniente de instalar.
b. A isolação completa e a estrutura são selam completamente acima, isentam a manutenção, poeira e waterproof.
c. Uma vez que somente pouco o investimento, e pode salvar o investimento do instrumento e do cabo do interruptor.
d. A área pequena da tampa e é fácil coordenar o ambiente da bordadura.
Parâmetro FN26-12/24 técnico principal do interruptor da carga SF6 | |||
Artigo | Unidade | Parâmetro | Parâmetro |
Tensão avaliado | quilovolt | 12 | 24 |
Corrente avaliado | A | 630 | 630 |
Corrente a curto prazo avaliado do Withstand | kA/s | 25/2 | 25/2 |
Corrente máxima avaliado do Withstand | kA | 63 | 63 |
Corrente de fatura a curto prazo avaliado | kA/S | 50/2 | 63/2 |
tensão de Withstand de frequência de poder 1min | quilovolt | 42 | 65 |
Tensão de Withstand de impulso da iluminação | quilovolt | 75 | 125 |
Resistência mecânica | Épocas | 10000 | 10000 |
Pressão de gás SF6 (pressão de calibre 20℃) | Mpa | 0,04 | 0,04 |
Taxa/ano do escapamento | ≤1% | ≤1% |
Parâmetro técnico principal do terminal do cabo | |||
Artigo | Unidade | Parâmetro | Parâmetro |
Tensão avaliado | quilovolt | 12 | 24 |
Corrente avaliado | A | ≤630 | ≤630 |
Aplique ao seção transversal do cabo | 25-400 | 35-400 | |
Resistência do ponto de conexão | µΩ | 40 | 45 |
Descarga parcial | Pc/kv | ≤10/13 | ≤10/21.5 |
Tensão avaliado da estabilidade térmica | kA/s | 20/3 | 25/2 |
Tensão dinâmica avaliado | kA | 50 | 63 |
tensão de Withstand de frequência de poder 1min | quilovolt | 42 | 65 |
Impulso de relâmpago | quilovolt | 75 | 125 |
Área de seção transversal condutora do cabo de uso geral |
35,50,70,95,120,150,185,240,300,400, etc. |
