Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tensão nominal: | 12KV | Estrutura: | Quadro aberto |
|---|---|---|---|
| Tamanho: | 1 uint | Corrente nominal: | 630A |
| Realçar: | subestação empacotada do transformador,Subestação da distribuição de poder |
||

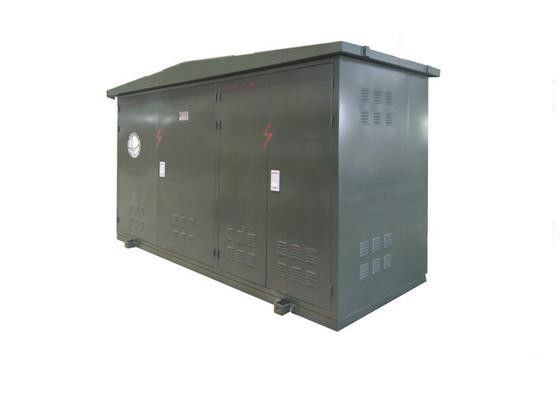

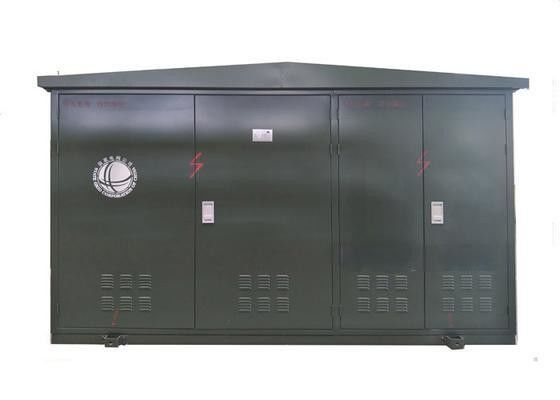

caixa exterior do ramo do cabo de 11kV RMU para a aceitação e a distribuição do poder
Vista geral
A série DFT6-12/24 é o equipamento novo da fonte de alimentação que nós projetamos coordenando o sistema de cabo
da rede do poder 10kV/24kV.
É apropriado no lugar do nó do cabo no sistema de 10 kV/24kV, porque a energia elétrica aceita e distribuindo. O cabo transporta a energia elétrica, usada em exterior com o circuito do cabo para conectar e fuga, ramo e continua ou muda-a.
Preste serviços de manutenção à circunstância
≤1000m de A. Altura(acima do nível do mar);
B. temperatura ambiental: -25ºC~+40ºC;
C. ≤34m/sda velocidade do vento
D. O ponto deve não ter nenhuma agitação regularmente excelente.
Dados técnicos principais
Parâmetro principal do interruptor da carga de FN26-12/24 SF 6
| Artigo | Unidade | Parâmetro | Parâmetro |
| Tensão avaliado | quilovolt | 12 | 24 |
| Corrente avaliado | A | 630 | 630 |
| Corrente avaliado do withstand do curto período de tempo | kA/s | 25/2 | 25/2 |
| Corrente máxima avaliado do withstand | kA | 63 | 63 |
| Rated procura um caminho mais curto a fatura da corrente | kA/times | 50/2 | 63/2 |
| 1 tensão de withstand de frequência de poder mínima | quilovolt | 42 | 65 |
| Tensão de withstand de impulso do relâmpago | quilovolt | 75 | 125 |
| Vida mecânica | Épocas | 10000 | 10000 |
| Pressão de gás SF6 (pressão de superfície noºC 20) | Mpa | 0,04 | 0,04 |
| Taxa anual do escapamento do gás | ≤1% | ≤1% |
Parâmetro técnico principal do conector de cabo
| Artigo | Unidade | Parâmetro | Parâmetro |
| Tensão avaliado | quilovolt | 12 | 24 |
| Corrente avaliado | A | 630 e abaixo | 630 e abaixo |
| Seção transversal do cabo | milímetro2 | 25~400 | 35~400 |
| Resistência no ponto de conexão | μΩ | 40 | 45 |
| Descarga parcial | pC/kV | ≤10/13 | ≤10/21.5 |
| Corrente avaliado do withstand do curto período de tempo | kA/s | 20/3 | 25/2 |
| Corrente máxima avaliado do withstand | kA | 50 | 63 |
| 1 tensão de withstand de frequência de poder mínima | quilovolt | 42 | 65 |
| Tensão de withstand de impulso do relâmpago | quilovolt | 75 | 125 |
