Detalhes do produto:
Condições de Pagamento e Envio:
|
Corrente nominal: | 630A/ 1250A/2000A | Altura: | menos de 1000m |
---|---|---|---|
Tensão nominal: | 35kv | Grau de proteção: | IP4X |
Embalagem: | Caixa com bolha | ||
Realçar: | switchgear isolado gás,switchgear bonde de alta tensão |

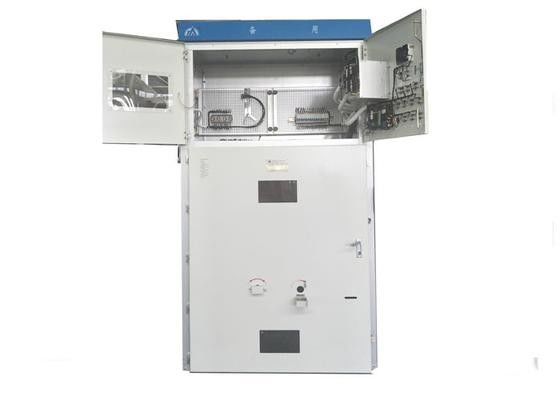

Tipo metal da armadura da C.A. - equipamento incluido da distribuição do Switchgear/poder
Vista geral:
O switchgear KYN61-40.5 é C.A. trifásica 50 hertz, tensão avaliado de 40,5 quilovolts de equipamento interno da distribuição de poder. Como centrais elétricas, as subestações e o distruction industrial da energia elétrica somente, e têm uma aplicação do circuito da função do controle, da proteção e de monitoração.
Características:
O Switchgear que concorda os padrões GB3906 e IEC62271-200 e o projeto, e pode ser removido dos componentes da unidade do armário no conjunto (trole). A estrutura do armário é feita da placa depositada alumínio do zine ou a folha galvanizada montada com conexão, roon separado do switchgear do interruptor, sala do ônibus, sala do cabo e sala do instrumento, todos os componentes do metal é aterrada, cada compartimento do sistema de circuito principal tem o canal separado da liberação da pressão no compartimento do cabo pode ser barras de cobre à terra ajustadas de 200*200mm.
Condição do serviço:
a. Temperatura do ar ambiental: -15°C~+40°C.
b. Altura: ≤1000m.
c. Humidade relativa: Average≤95% diário, averange≤90% mensal.
d. Intensidade do terremoto: ≤magnitude 8.
e. Aplicável nos lugares sem gás corrosivo e inflamável e vapor de água.
f. Usado no lugar sem o vibrante frequentemente intenso.
Nota: Os produtos personalizados estão disponíveis.
Especificação técnica principal:
Artigos | Unidade | Parâmetros | ||
Tensão avaliado | quilovolt | 40,5 | ||
Frequência avaliado | Hertz | 50 | ||
Corrente avaliado | A | 1250,1600,2000 | ||
Avaliado procurar um caminho mais curto a quebra da corrente | kA | 25,31.5 | ||
Corrente de fatura avaliado (pico) | kA | 63,80 | ||
corrente da estabilidade 4s térmica | kA | 25,31.5 | ||
Corrente dinâmica avaliado (pico) | kA | 63,80 | ||
Nível avaliado da isolação | tensão de Withstand de frequência de poder 1min (r.m.s) (entre fases, fase à terra) | quilovolts | 95 | |
Tensão de Withstand de impulso do relâmpago (pico) | quilovolt | 185 | ||
tensão da frequência do poder 1min através da diferença aberta (r.m.s) | quilovolts | 115 | ||
Classe da proteção do cerco |
Cerco IP4X; Entre os compartimentos IP2X |
|||
Dimensão do cerco (Width*Depth*Height) | milímetros | 1400*2800*2600 | ||
Tipo de interruptor |
Interruptor do vácuo: ZN85-40.5; VT19-40.5 SF (Schneider) |
