Detalhes do produto:
Condições de Pagamento e Envio:
|
| Corrente nominal: | 630 A | Tempo contínuo do curto período de tempo avaliado: | 4 S |
|---|---|---|---|
| Tensão nominal: | 36,38,40.5 | Categoria da proteção de cerco dos SOLDADOS: | IP67 |
| Realçar: | switchgear isolado gás,switchgear bonde de alta tensão |
||

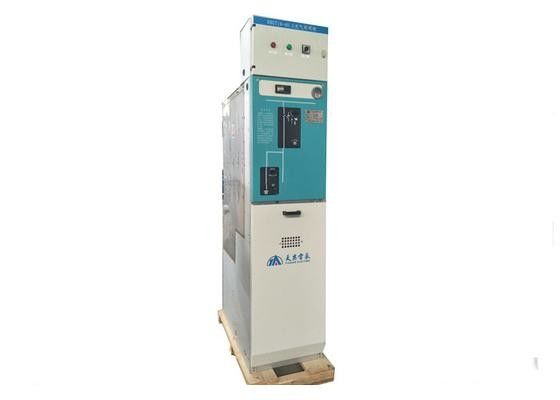

Switchgear de RMU, Switchgear Sf6 de alta tensão com 33Kv/36Kv/40.5Kv
Geral:
Os SOLDADOS são apropriados para o central elétrica, a subestação, a subestação combinada e o sistema de energia elétrica, que é única barra interna trifásica da C.A. e seção da única barra com 50Hz, tensão avaliada 35kV, usada para controlar, aceitar e distribuir a energia elétrica.
Projeto funcional:
Seguro: Cada compartimento é monitorado individualmente & tem seu próprio dispositivo do relevo de pressão.
Segurança: Os componentes laterais preliminares são hermeticamente incluidos, intoxicam o compartimento enchido e assim insensível: à atmosfera, &dust da sujeira.
Economia do espaço: O pé menor imprime todas as operações na parte dianteira do switchgear.
Economicamente eficiente: Exigência reduzida do espaço & a de superfície da área. Compartimento livre do gás da manutenção longa da vida útil.
Parâmetro:
| Não. | Artigo | unidade | Parâmetro | |
| 1 | Tensão avaliado | Quilovolt | 33/36/40.5 | |
| 2 | Corrente avaliado da barra principal | A | 400/630 | |
| 3 | Corrente avaliado | A | 630A | |
| 4 | Frequência avaliado | Hertz | 50 | |
| 5 | Corrente a curto prazo avaliado do withstand | KA | 20,25 | |
| 6 | Tempo contínuo do curto período de tempo avaliado | S | 2 | |
| 7 | Corrente máxima avaliado do withstand | KA | 50,63 | |
| 8 | Rated procura um caminho mais curto a fatura da corrente | KA | 50,63 | |
| 9 | Carga ativa avaliado que quebra a corrente | A | 630 | |
| 10 | Rated fechou o laço que quebra a corrente | A | 630 | |
| 11 | Corrente de quebra decarregamento avaliado | A | 10 | |
| 12 | O interruptor do enterramento avaliado corrente a curto prazo da resistência |
KA | 20 | |
| 13 | Aterrando o interruptor avaliado procurar um caminho mais curto a duração |
S | 4 | |
| 14 | Aterrando o interruptor avaliado corrente máxima do withstand |
KA | 50 | |
| 15 | poder 1min withstand da frequência tensão |
Quilovolt | fase para pôr em fase a fase-à-terra: 42; isolando a distância: 48 |
|
| impulso de relâmpago tensão de withstand (valor máximo) |
Quilovolt | (fase para pôr em fase a fase-à-terra) 75; (fase para pôr em fase a fase-à-terra) 85 |
||
| 16 | resistência de laço principal | ≤400 | ||
| 17 | vida mecânica | Interruptor da carga | tempo | 5000 |
| Interruptor do enterramento | tempo | 2000 | ||
| 18 | poder subsidiário do laço 1min tensão de withstand da frequência |
Quilovolt | 2 | |
| 19 | Pressão de gás SF6 avaliado (pressão de calibre 20ºC) |
Mpa | 0,04 | |
| 20 | Taxa anual do escapamento do gás SF6 | <> | ||
| 21 | Categoria da proteção de cerco isolado gás | IP67 | ||
