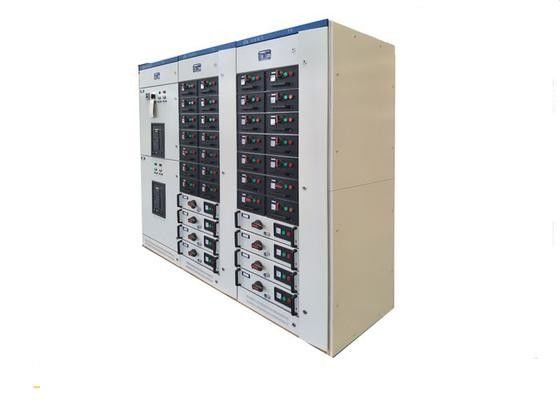

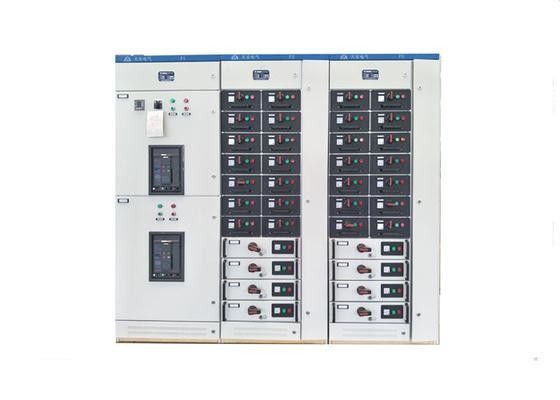

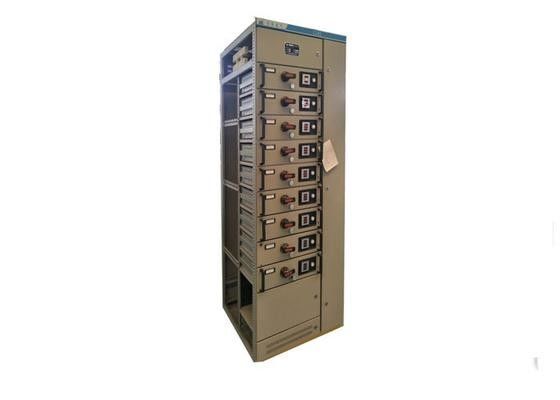

Switchgear do LV da distribuição elétrica do equipamento 0.4KV da central elétrica do GCS

Vista geral
O switchgear withdrawable do GCS LV (referido em seguida como o dispositivo) é desenvolvido de acordo com as exigências do departamento competente da indústria, dos usuários bondes numerosos e da unidade do projeto pelo departamento mecânico do estado original, grupo unido do projeto de departamento do poder. Conforma-se às circunstâncias nacionais e com o índice técnico mais alto do desempenho, e adapta-se as procuras para o desenvolvimento do mercado do poder e capaz de competir com os produtos importados disponíveis. O dispositivo passou a autenticação presidiu comummente por dois departamentos em julho de 1996 em Shanghai. Obtém o reconhecimento e a afirmação da unidade da fabricação e da construção do consumidor do poder.

Aplicação

O dispositivo é aplicável ao sistema de distribuição da central elétrica, do petróleo, da engenharia química, da metalurgia, da tecelagem e das indústrias da construção civil altas etc. Nos lugares com o computador alto da automaticidade e da necessidade a articular, como a central elétrica em grande escala e o sistema etc. da indústria petroquímica.

Características

1. A estrutura principal adota o aço em barra 8MF. Ambos os lados do aço em barra são instalados com furo de montagem de 9.2mm com módulo 20mm e 100mm. A instalação interna é flexível e fácil.

2. Dois tipos de formulário do conjunto projetam para a estrutura principal, a estrutura completa do conjunto e (o quadro lateral e a estrutura parciais da soldadura do trilho transversal) para a seleção do usuário.

3. Cada compartimento da função do dispositivo é separado mutuamente. Os compartimentos são divididos no compartimento da unidade de função, no compartimento da barra e no compartimento do cabo. Cada um tem a função do independente do parente.

4. A barra horizontal adota o teste padrão colocado da disposição do armário nível traseiro para aumentar a capacidade de resistir a força eletrodinâmica para a barra. É a medida básica para obter a elevação procura um caminho mais curto a capacidade da força para o circuito principal.

5. O projeto do compartimento do cabo faz a tomada e a entrada do cabo para cima e para baixo conveniente.

Preste serviços de manutenção ao ambiente

1. Temperatura do ar ambiental: -5ºC+40ºCand a temperatura média não deve exceder +35ºC em 24h.

2. A humidade relativa não deve exceder 50% na temperatura máxima. Uma humidade relativa mais alta é permitida em uma mais baixa temperatura. Ex. 90% em +20ºC. Mas em virtude da mudança de temperatura, é possível que o moderado orvalha produzirá ocasionalmente.

3. A altura acima do nível do mar não deve exceder 2000M.

4. Inclinação da instalação para não exceder 5ºC.

5. Interno sem poeira, gás corrosivo e ataque da água de chuva.
