Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tensão de funcionamento máxima: | 12 quilovolts | Freqüência avaliado: | 50 hertz |
|---|---|---|---|
| Corrente nominal: | 100A | Avaliado procurar um caminho mais curto a corrente do interruptor-fora: | KA 50 |
| Realçar: | Interruptor de ruptura de carga do vácuo,interruptor de ruptura de carga sf6 |
||

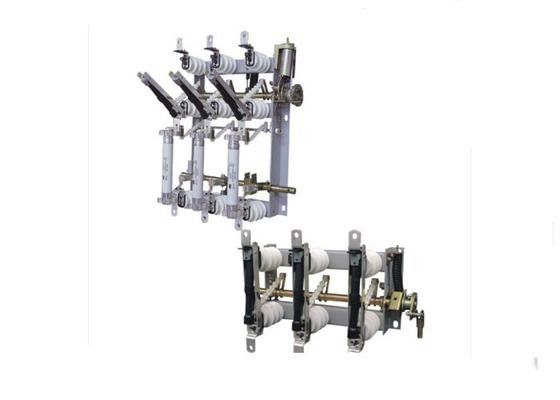

instrumento combinado do interruptor da carga do vácuo de 10KV AIternative fusível atual
NINGBO TIANAN (GRUPO) CO., LTD.
Geral
O interruptor de alta tensão atual da carga de AIternative do lndoor da série de FN5-12FN5-12RDFN5-12R é sultable na rede elétrica atual alternativa de 50Hz L0kV para quebrar a carga atual e o closing procura um caminho mais curto a corrente. O interruptor da carga com fusível pode fechar-se e aberto procurar um caminho mais curto a corrente para a proteção. É usada principalmente na estação do centro da distribuição de poder e no equipamento bonde industrial do círculo da eletricidade da unidade principal do anel ou da fonte de alimentação trifásica do terminal, porque quebrar e fechar-se procuram um caminho mais curto a corrente.
Preste serviços de manutenção à circunstância
1. A altura não excede 1000m.
2. A temperatura do ar ambiental: O mais altamente: +40oC, o mais baixo: - 10oC
3. A umidade do relatire do ar 90% não mais grande (em torno do envirenment 25oC)
4. A situação de funcionamento não tem nenhuma poeira da condutibilidade.
5. A situação de funcionamento não tem nenhum gás corrosivo da isolação da influência e destrói o metal.
6. A situação de funcionamento sem vibração e golpe violentos.
7. A situação de funcionamento não tem nenhuns perigo e fogo explosivos.
Parâmetro técnico
| S/N | Nome | Unidade | Valor | |
| 1 | Tensão avaliado | quilovolt | 10 | |
| 2 | Tensão de funcionamento máxima | quilovolt | 12 | |
| 3 | Frequência avaliado | Hertz | 50 | |
| 4 | Corrente avaliado | A | 400 | 630 |
| 5 | Corrente a curto prazo avaliado do withstand (corrente da estabilidade térmica) | kA/s | 12.5/4 | 20/2 |
| 6 | Corrente máxima avaliado do withstand (corrente dinâmica) | kA | 31,5 | 50 |
| 7 | Circuito fechado avaliado que quebra a corrente | A | 400 | 630 |
| 8 | Carga ativa avaliado que quebra a corrente | A | 400 | 630 |
| 9 | carga ativa avaliado de 5% que quebra a corrente | A | 20 | 31,5 |
| 10 | Cabo avaliado que carrega quebrando a corrente | A | 10 | |
| 11 | Rated procura um caminho mais curto a fatura da corrente | corrente da nenhum-carga 1250kVA do transformador | ||
| 12 | Tempos de quebra atuais da carga | kA | 31,5 | 50 |
| 13 | Transformador avaliado da nenhum-carga que quebra a corrente | Carga/épocas |
100%/20 60%/35 |
30%/75 5%/80 |
| 14 | tensão de withstand de frequência de poder 1min (r.m.s) à terra, entre fases/a isolar a distância | quilovolt | 42/48 | |
| 15 |
Tensão de withstand do poder Isolando a distância |
quilovolt | 53 | |
| 16 | Tensão de withstand de impulso do relâmpago (pico) à terra, entre as fases/que isolam a distância | quilovolt | 75/85 | |
| 17 | torque defechamento da operação (força) | N·m | 90(180) | 100(200) |
